為落實新冠肺炎疫情常態化防控工作要求，指導各地做好大型集中隔離點、“平戰結合”隔離場所等綜合性集中隔離場所建設和零散式隔離酒店改造工作。
集中隔離醫學觀察點的設置標準。

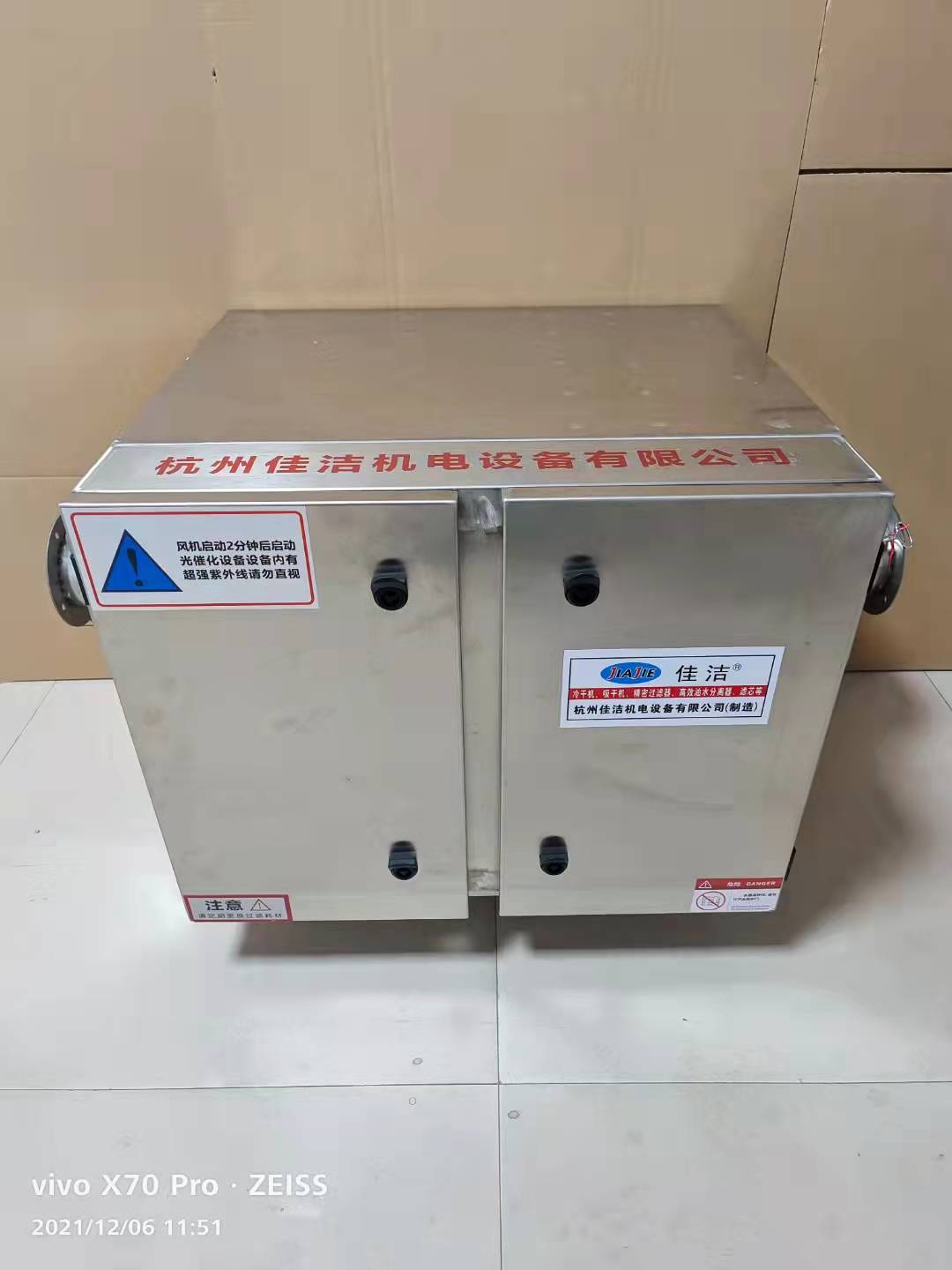

排氣口滅菌消毒裝置
一、工作原理
本產品利用特制的高能高臭氧UV紫外線光束照射氣體，在高能紫外線光束照射下，降解轉變成低分子化合物，如CO2、H2O等。利用高能高臭氧UV紫外線光束分解空氣中的氧分子產生游離氧，即活性氧，因游離氧所攜正負電子不平衡所以需與氧分子結合，進而產生臭氧。UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),眾所周知臭氧對有機物具有很強的氧化作用，使氣體中的有機物質其降解轉化成低分子化合物、水和二氧化碳。
利用高能UV光束裂解氣體中細菌的分子鍵，破壞細菌的核酸（DNA），再通過臭氧進行氧化反應，達到凈化及殺滅細菌的目的，我們選擇了-C波段紫外線和臭氧發結合電暈電流較高化裝置采用脈沖電暈放吸附技術相結合的原理對有害氣體進行消除，使有機物變?yōu)闊o(wú)機化合物。
1、性炭吸附工作原理
由于活性炭表面上存在著未平衡和未飽和的分子引力或化學鍵力，當活性炭表面與氣體接觸時，**能吸引氣體分子，使其濃聚并保持在活性炭表面，此現象稱為吸附。利用活性炭表面的吸附能力，使氣體與大表面的多孔性活性炭物質相接觸，氣體中的污染物被吸附在活性炭表面上，使其與氣體混合物分離，達到凈化目的 。
光氧活性炭結合了光解氧化技術和活性炭吸附技術，對氣化到進行協同凈化處理，它具有占地面積小、運行成本低、凈化效率高等特點.
2、除菌濾芯過濾濾除原理
采用超大面積的PTFE除菌濾芯，快裝式結構，過濾精度為0.22μ0.01μ，能99.995%除去細菌。濾芯具有抗高壓、高溫、疏水、高密度特性。
二.技術特點
1．無毒無副作用。能在有人在場的環境中持續滅菌、除塵，對人體無毒副作用。能廣譜地截獲殺滅空氣中的各類細菌，測試證明對空氣自然菌殺滅率達99.9％以上，有效去除可吸入顆粒，達到1-10 萬級潔凈度。
2．消除污染有害氣體異味，初級電子在電場中獲得加速，撞擊空氣中的氧分子。當能量超過氧分子的電離電位時氧分子迅速離子化。失去電子的氧分子變成正極性氧離子（O2+），而釋放的電子又與另一中性氧分子結合變成負極性氧離子（O2－），結果是氧離子的兩級分化并吸附中性氧分子形成O2+、O2－、O2 等氧**的離子群，具有很強的氧化性，可在很短的時間內將污染空氣中的有害成分氧化分解為無害的產物和水；
O2+e（3.6eV）→·O+O
H2O+e（5.09eV）→·OH+HO+·OH→·OH2
研究表明：活性自由基·OH 的氧化電位（2.8eV）比氧化性很強的臭氧的氧化電位（2.07eV）還高出35％。·OH 自由基與有機物的反應速度高出幾個數量級。而且·OH自由基對氧化污染物的反應是無選擇性的，可引發鏈?zhǔn)椒磻?yīng)，直接將污染空氣中的大部分有害物質氧化為二氧化碳和水或礦物質。其作用機理如下：
H2S+·OH→HS+H2O
HS+O2+O2＋+O2－→SO3+H2O
NH3·OH→NH2+H2O
NH2+O2+O2＋+O2→→NOX+H2O
CH2O+ O2＋+O2→+·OH→H·COOH+H2O
三.安裝注意事項
氣體的溫度控制在80°C以下。因?yàn)闇囟忍邥?huì)影響效果和設備使用壽命。滅菌消毒箱如安裝在支架之上時，應與支架緊固連接；箱體與排風管道之間的連接必須密封； 箱體可以安裝在室內，也可安裝在室外，但應有足夠的空間用來維護與維修；根據使用情況設備定期維護清洗。箱體應可靠接地； 安裝過程中不允許磕碰紫外線管，嚴禁異物落在凈化器內； 箱體本體及電控箱中各電器連接應可靠無誤。設備外接電源220V/380V，因設備內有很強紫外線，檢修時要佩戴深色墨鏡以免傷害眼睛。設備出氣口一定要通到室外，設備周邊也要有空間和外界通風，以便產生的臭氧消散到外界。不然會造成臭氧富集，會對人員造成危害及火災等安全隱患。嚴禁把設備安放在密閉的空間內使用。
四．安全須知（警告）
1、本設備帶電，非專業人員禁止操作。
2、開機時如有風機先開啟風機再開啟本設備，停機時先關閉本設備再關閉風機。
3、紫外線光波應避免對人體直接照射，嚴禁肉眼直視燈管。
4、本設備注意防水、防塵、防油，尤其注意高溫及火花易造成內置燈管鎮流器（等離子電場、電源）損壞，避免造成設備短路引發火災。
5、及時定期更換過濾棉、活性炭等，及時清理箱體內部及燈管（等離子電場），保持清潔。定期檢查燈管鎮流器及線路，如有損壞及時更換。
6、設備應擺放在空曠處，設備附近嚴禁堆放易燃易爆物品。
7、易燃易爆氣體及不能使用氧化法處理的氣體，禁止使用本設備。
五．使用及保養須知
1、本設備為水平臥式安裝、紫外線消毒器外殼不得承受外部壓力。
2、合理的選擇安裝位置，注意電控部分的防水、防潮。
3、石英玻璃套管及紫外線燈管均屬于貴重易碎晶，在運輸、安裝、使用中應避免磕碰。
4、保持潔凈無粉塵的氣體進入設備。
5、不能隨意打開設備、維修和檢修前必須先關掉電源才可打開設備。
6、定期檢查：確保殺菌燈的正常運行，反復開關會嚴重影響燈管的使用壽命。有紫外線殺菌燈壽命可達12000小時。
7、定期清潔：根據使用情況，紫外線石英燈管和石英玻璃套管需要定期清潔，用酒精棉球或紗布擦試燈管，去除石英玻璃套管上污垢并擦凈，以免影響紫外線的透過率，而影響處理效果。
8、活性炭應注意防潮、防火，以免影響處理效果和產生消防隱患。
9、活性炭易飽和，業主根據實際使用情況定期更換活性炭。
六.活性炭的填裝方法
1、抽屜式活性炭吸附裝置：將抽屜打開，蜂窩活性炭磚統一孔隙朝上緊密排開。如填裝的是活性炭顆粒，將活性炭顆粒均勻布滿抽屜即可。
2、豎裝板式活性炭吸附裝置：將外部螺栓打開，拉出活性炭板，將蜂窩活性炭磚孔隙統一方向擺放，保持豎裝左右通風即可。
3、更換完活性炭后，抽屜、蓋子復原，用螺栓固定。
杭州佳潔機電設備有限公司
HANGZHOU JIAJIE MECHATRonICS DEVICE CO.，LTD
址地：杭州市江干區臨丁路1191號（嘉德威工業園B幢) 編郵：310021
人責負：朱效平
一 產品簡介
醫療真空系統廣泛應用于醫療和外科手術，提供及時可靠的吸引動力。在環境中，對污染越來越敏感和對傳染的防護使過濾成為這些系統的必需。 真空系統過濾的必要性已得到廣泛普及。沒有足夠的入口過濾會損壞真空泵，破壞真空度，造成污染和設備停止工作。入口管路污染物包括顆粒，灰塵，水汽和其他氣體。出口排放也會包括顆粒，油和有害氣體。專業的入口和排氣過濾器能有效處理這些污染物。
專業的除菌過濾對于任何的真空系統的管路和出口都存在攜帶大量病菌的危險，為了保護病人，醫護人員，其他服務人員以及廣大人民群眾的健康，各國多年以前**提出安裝和維護細菌過濾器。在真空泵前面不安裝除菌過濾器或者不維護除菌過濾器，不但會損壞真空泵，而且會使真空泵成為細菌污染源。真空泵合適的溫度和濕度是細菌生長的理想溫床，從技術角度講會使真空泵本身產生風險，導致更換真空泵。 真空除菌過濾器性能要求
按照 BS3928:1969 測試辦法，過濾效率超過 99.995% 真空度 630mbar 的情況下，壓差損失不超過 30mbar 需要具有過濾器更換和處理的說明 AS2896 醫療氣體系統這樣闡述入口過濾器：醫療入口過濾器應該是細菌過濾器，選用合適的尺寸使壓差不超過3.5KPa，濾芯應該滿足ISO8573.1 要求 0.01μm 的過濾效率。 中國 GB50751-2012 醫用氣體工程技術規范對除菌過濾器的規定：5.2.16 過濾精度 0.01-0.2μm，過濾效率 99.995%。 應及時對除菌過濾器進行保養更換濾芯，以免壓差過大影響系統流量。
負壓除菌過濾器主要是采用超大面積的除菌濾芯，快裝式結構，過濾精度為0.22μ0.01μ，使用121℃潔凈蒸汽定期滅菌，能99.995%除去細菌及各種噬菌體。是醫用**吸引系統行業里必須的環節，除菌過濾器是負壓空氣除菌的選擇。除菌過濾器采用304或316L不銹鋼材質制造殼體，并配合鏡面拋光，達到無寄生細菌死角。除菌過濾器的濾芯采用蒸汽滅菌的PTFE折疊濾芯。濾芯具有抗高壓、高溫、疏水、高密度特性。
