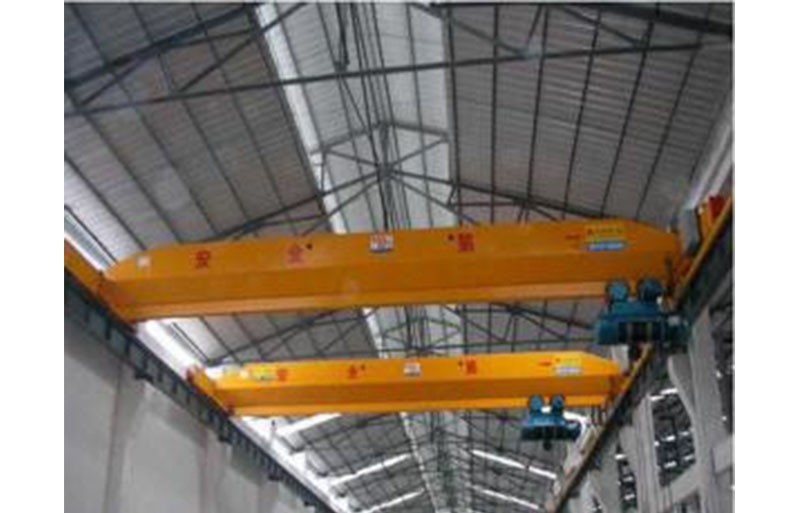

銀川QD雙梁橋式起重機廠家
QD橋式起重機**普遍用于內和中吊運工件和物之用。它是依靠沿廠房道方向的向移小的橫向移動和吊的升降運來進行工作的。
一般用途起重機不推薦用于高溫和低溫的所吊運赤金屬或熔金屬及具有強烈腐蝕性化學氣體的工作所。
QD橋式起重機的主要參數如下：
1.起重量：5T 10T 16/3.2T
20/5T 32/5T 50/10T
2.跨度： 10.5M 13.5M 16.5M 19.5M
22.5M 25.5M 28.5M 31.5M
3.工作制度：A5(用于工作不太繁，例如一般機械加工和裝配)
A6(用于工作繁忙，例如冶金和制造的協助吊運)
A7(用于繁忙使用及熔融，金屬的吊運)
按確定的起重量、跨度和工作制度，可以隨機附加的橋式起重機和技術特性表和需要的外形尺寸參數。
起重量用分?jǐn)?shù)表示，分子表示主起升重量，分母表示副起升重量。
16/3.2T電動橋式起重機主起升機構的設計
設計要求：起重量16T，跨度16.5m，起升速度7.9m/min，起升高度為10m。
通常在起重機的設計過程中，在根據實際現場的工作環境，來確定起重機的工作**。那么在設計中，考慮到通常情況，那么選擇一般**A5級。
在我們一般的設計過程中嚴格執行國家標準。不能過擅自進行非標準的設計。必須通過國家特種設備檢驗**的許可。
鋼絲繩的選擇
通常采用省力的機構，一般采用動、靜滑輪組的組合，從而減輕對傳動機構的要求。那么，但我們還要考慮到運行速度以及所占得到設備外形尺寸的大小，以及還有運行效率的問題。**把二者的結合，取中進行優化，在滑輪組的選擇手冊上選得。
