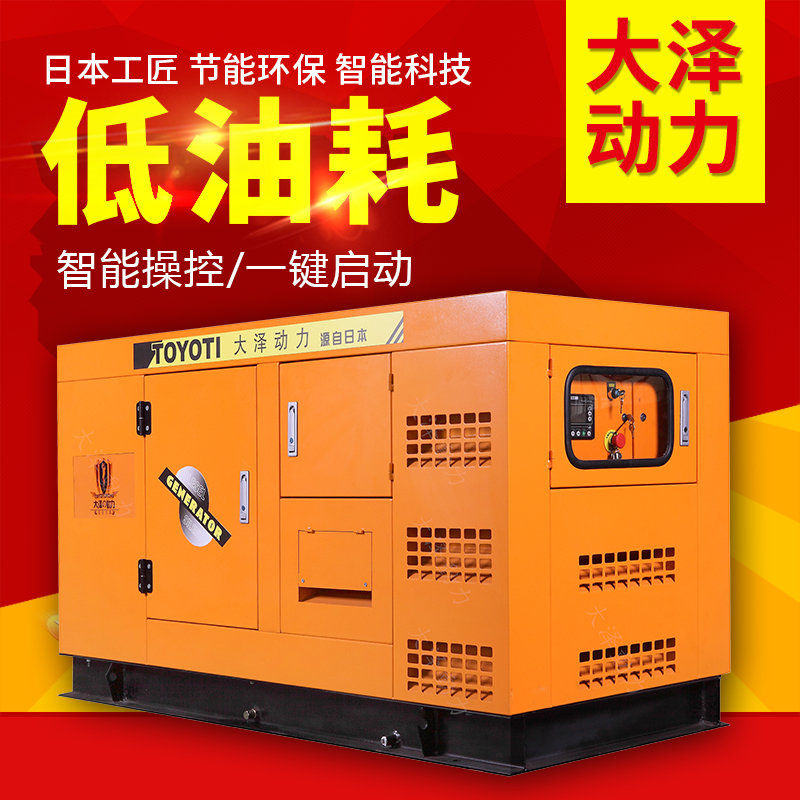

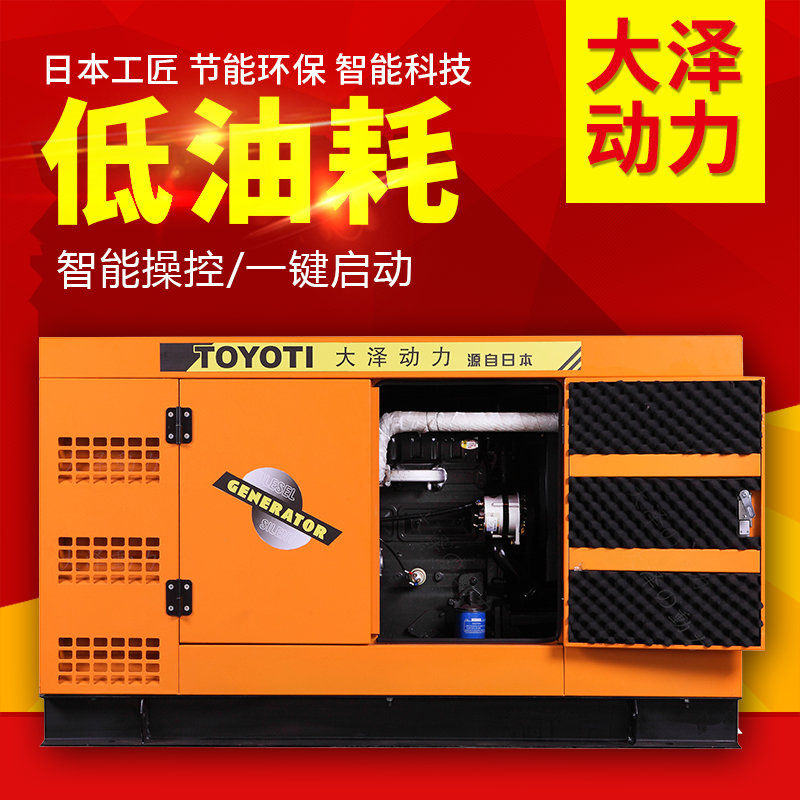

TO140000ET詳細參數
一、技術規范
1.額定輸出： 120KW
2.備用功率： 130KW
3.額定頻率： 50Hz
4.額定電壓： 380v/220v
5.額定轉速： 1500
6.相 數： 單相/三相
7.啟動方式： 電啟動
8.功率因數： 0.8/0.9（滯后）
9.調節方式： **R（自動電壓調節器）
10.噪音水平： LP7m:65-75db
11.頻率調整：≤&plu**n;0.5%(穩態)
12.電壓波動：≤&plu**n;0.5%
13.穩態調速率：≤&plu**n;1%
二、發動機技術參數：
1.動力型號： TOTO140000
2.機組耗油量： 205g/kw•h
3.缸 徑： 130*142MM
4.排 量： 6.4L
5.氣缸排列方式：直列排列
6.氣缸數量： 6缸
7.冷卻方式： 封閉式水循環冷卻
8.供油方式： 直噴
9.調速方式： 電子調速
10.進氣方式： 自然吸氣
11.機油型號： 15W/40CD
12.燃油型號： 0#輕柴油
13.柴油油箱： 340L
14.潤滑油油箱： 40L
三、電機技術參數:
1.電機型號： TO140000ET
2.額定功率： 120KW
3.額定電流： 單454A/三263A
4.接線方式： 三相四線、Y形接法
5.防護等級： IP22
6.絕緣等級： H級別
四、其他配置：
1.機組外形尺寸（L×B×H）：3000*1300*1760
2.機組重量：1500
3.低油壓報警系統可自動關閉發動機。
4.電啟動保證了機組可快速啟動。
5.新型電壓自動調節器，保證了電壓平穩輸出。
五、執行標準：
1.國際標準認證ISO9001：2000
2.行業執行標準GB/T2820.5-09
六、配置
·標準配置
1.工業用水冷柴油發動機
2.單軸承防滴式發電機，IP22防護，絕緣等級H
3.50℃環境溫度散熱器，雙層散熱
4.電啟動
5.標準空氣過濾器
6.出線開關
7.鋼制底座帶防震墊
8.蓄電池
柴油發電機組啟動前的準備：
1.檢查潤滑油的油位、 冷卻液液位、燃油量；
2.檢查柴油機的供油、潤滑、冷卻等系統各個管路及接頭有無漏油漏水現象；
3.檢查電氣線路有無破皮等漏電隱患，接地線電氣線路是否松動，機組與基礎的連接是否牢固；
4.若環境溫度低于零度時，須在散熱器內添加一定比例的防凍劑；
5.柴油發電機組次啟動或停機較長時間后再次啟動，應先用手壓泵排盡燃油系統內的空氣。
啟動：
1.合上控制箱內的保險后，按啟動按鈕，按下按鈕3~5s，若啟動不成功，應等20s左右再次啟動。若多次啟動不成功，應停止啟動操作，排除電瓶電壓或油路等故障因數后，再次啟動；
2.啟動時應觀察幾油壓力，若油壓無顯示或很低時，應立即停車檢查。
運行：
1.機組啟動后，檢查控制箱模塊各項參數；機油壓力、 水溫、電壓、頻率等；
2.通常情況下，機組啟動后轉速直接達到額定轉速；有怠速要求的機組，怠速時間一般為3~5min，怠速時間不易過長，否則可能燒壞發電機相關元器件；
3.檢查機組油路、水路及電器的滲漏情況；
4.檢查機組各連接處的緊固情況，看有無松動和劇烈振動；
5.觀察機組各種保護和監視裝置是否正常；
6.當轉素達到額定轉速，起空載運行的各項參數穩定后，合閘供電；
7.檢查確認控制屏各項參數是否在允許的范圍內，再次檢查機組的振動，有無三漏及其他故障；
8.機組運行時嚴禁載。
