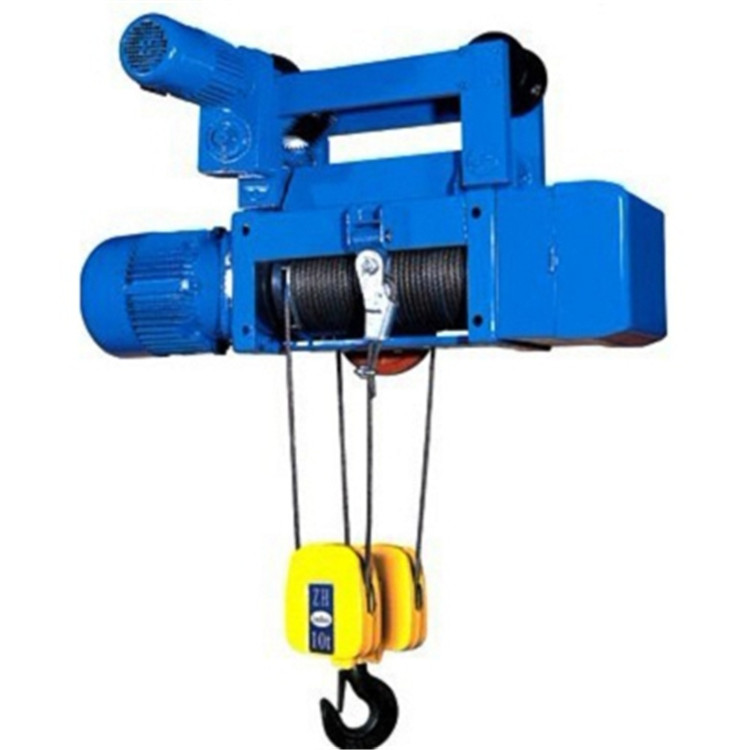

鋼絲繩電動葫蘆產品介紹
鋼絲繩電動葫蘆是一種小型起重設備，鋼絲繩電動葫蘆具有結構緊湊，重量輕，體積小，零部件通用性強，操作方便等優點，它既可以單獨安裝在工字鋼上，也可以配套安裝在電動或手動單梁、雙梁、懸臂、龍門等起重機上使用。電機一般使用的是錐型電機，停止后自動鎖死抱閘，與其配套的鋼絲繩包括磷化涂層鋼絲繩、鍍鋅鋼絲繩和光面鋼絲繩。
鋼絲繩電動葫蘆結構特點
(1)電機軸線垂直于卷筒軸線的電動葫蘆采用蝸輪傳動裝置, 寬度方面尺寸大, 結構笨重, 機械效率低, 加工較困難。已沒有廠家生產這種結構型式的產品了。
(2)電動機軸線平行于卷筒軸線的電動葫蘆，其
鋼絲繩電動葫蘆
鋼絲繩電動葫蘆
優點為高度與長度尺寸小。其缺點為寬度尺寸大, 分組性, 制造與裝配復雜。軌道轉彎半徑大。
(3)電機裝在卷筒里面的電動葫蘆，其優點為長度尺寸小， 結構緊湊。其主要缺點為電機散熱條件差， 分組性差，檢查、安裝、維護電機不便，供電裝置復雜。
(4)電機裝在卷筒外面的電動葫蘆，其優點為為分組性好、通用化程度高、改變起升高度容易、安裝檢修方便。其缺點為：長度尺寸大。
鋼絲繩電動葫蘆應用
主要用于各種提升、牽移、裝卸重物，油罐倒裝焊接，如各種大中型砼、鋼結構及機械設備的安裝和移動，適用于建筑安裝公司、廠礦的土木建筑工程及橋梁施工、電力、船舶、汽車制造、建筑、公路、橋梁、冶金、礦山、邊坡隧道、井道治理防護等基礎建設工程的機械設備。
鋼絲繩電動葫蘆組成部件
鋼絲繩電動葫蘆組成的部分大致可分為：
1.減速器 2.卷筒裝置 3.起升電機 4.電動小車 5.錐形制動器 6.調整螺母 7.導繩器 8.聯軸器 9.吊鉤裝置 10.控制按鈕 11.空心軸 12.箱體 13.密封圈 14.09齒輪 15.06齒輪軸 16.05齒輪軸 17.04齒輪軸 18.球軸承 19.滾針軸承 20.箱蓋 21.透氣塞
控制箱：是采用能在緊急情況下切斷主電路，并帶有一個上下行程保護段火限位器的裝置。
按鈕開關：采用手操式，輕巧靈便，分有繩操縱和無繩遙控兩種方式。
鋼絲繩電動葫蘆使用注意事項
1、初次安裝或者是重新組裝的鋼絲繩電動葫蘆，應先進行空載運轉操作，不過要確保組件要安裝好，不要通電。
2.、在正常使用前應進行以額定負荷的125%,起升離地面約100毫米，10分鐘的靜負荷試驗，并檢查是否正常。
3、動負荷試驗是以額定負荷重量，作反復升降與左右移動試驗，試驗后檢查其機械傳動部分，電器部分和連接部分 是否正?？煽?。
4、在使用中，絕對禁止在不允許的環境下，及超過額定負荷和每小時額定合閘次數(120次)的情況下使用。
5、安裝調試和維護時，必須嚴格檢查限位裝置是否靈活可靠，當?shù)蹉^升至上極限位置時，吊鉤外殼到卷筒外殼之距離必須大于50mm(10t,16t,20t必須大于120mm)。當?shù)蹉^降至下極限位置時，應保證卷筒上鋼絲繩安全圈，有效安全圈必須在2圈以上。
6、不允許同時按下兩個使電動葫蘆按相反方向運動的手電門按鈕。
7、 工作完畢后必須把電源的總閘拉開，切斷電源。
8、電動葫蘆應由專人操縱，操縱者應充分掌握安全操作規程，嚴禁歪拉斜吊。
9、在使用中必須由專門人員定期對電動葫蘆進行檢查，發現故障及時采取措施，并仔細加以記錄。
10、調整電動葫蘆制動下滑量時，應保證額定載荷下，制動下滑量S≤V/100(V為負載下一分鐘內穩定起升的距離)。
11、鋼絲繩的報廢標準:鋼絲繩的檢驗和報廢標準按CB/T《起重機械用鋼絲繩檢驗和報廢實用規范》執行。
12、電動葫蘆使用中必須保持足夠的潤滑油，并保持潤滑油的干凈，不應含有雜質和污垢。
13、鋼絲繩上油時應該使用硬毛刷或木質小片，嚴禁直接用手給正在工作的鋼絲繩上油。
14、電動葫蘆不工作時，不允許把重物懸于空中，防止零件產生永久變形。
15、在使用過程中，如果發現故障，應立即切斷主電源。
16、使用中應特別注意易損件情況。
17、10~20噸葫蘆在長時間連續運轉后，可能出現自動斷電現象，這屬于電機的過熱保護功能，此時可以下降，過一段時間，待電機冷卻下來后即可繼續工作。
18、使用與管理按JB《鋼絲繩電動葫蘆安全規程》中第4條執行。
19、檢查與維修按JB《鋼絲繩電動葫蘆安全規程》中第5條執行。
鋼絲繩電動葫蘆參數型號
鋼絲繩電動葫蘆的噸位是0.5T/1T/2T/3T/5T/10T/16T/20T，它的標配鋼絲繩米數，6M/9M/12M/18M/24M/30M。它還分為CD1（單速型）和MD1（雙速型），
下面為鋼絲繩電動葫蘆的運行速度：
0.5T-5T 10T 16T-20T
單速：8M/MIN 單速：7M/MIN 單速：3.5M/MIN
雙速：8M/MIN，0.8M/MIN，雙速：7M/MIN，0.7M/MIN 雙速： 3.5M/MIN， 0.35M/MIN
