概述

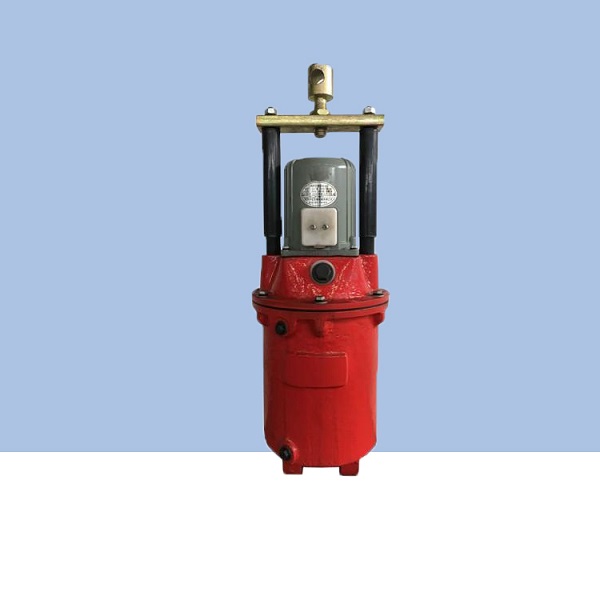

YT1系列電力液壓推動器主要用于YWZ系列操動閘瓦式制動器，作為起重、運輸、行車等一切類似驅動裝置的機械制動用。
YT1系列電力液壓推動器主要用于YWZ系列操動閘瓦式制動器，作為起重、運輸、行車等一切類似驅動裝置的機械制動用。
結構及動作簡介
推動器由兩部分組成，驅動電動機及器身 (離心泵)，器身部分由蓋、缸、活塞、葉輪及轉組成。
當通電時，電動機帶動轉達軸及轉軸上的葉輪旋轉，在活塞內產生壓力，在此壓力影響下 ，油
由活塞上部吸到活塞下部 ，迫使活塞力固定在其上的推桿及橫梁迅速上升。通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者)，產生機械運動。(若與YWZ系列液壓推動器匹配則松閘)。
當斷電時 ，葉輪停止旋轉 ，活塞在負荷彈簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部 ，這時仍然通過杠桿機構恢復原位。(若與YWZ系列制動器匹配則抱閘)。
推動器由兩部分組成，驅動電動機及器身 (離心泵)，器身部分由蓋、缸、活塞、葉輪及轉組成。
當通電時，電動機帶動轉達軸及轉軸上的葉輪旋轉，在活塞內產生壓力，在此壓力影響下 ，油
由活塞上部吸到活塞下部 ，迫使活塞力固定在其上的推桿及橫梁迅速上升。通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者)，產生機械運動。(若與YWZ系列液壓推動器匹配則松閘)。
當斷電時 ，葉輪停止旋轉 ，活塞在負荷彈簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部 ，這時仍然通過杠桿機構恢復原位。(若與YWZ系列制動器匹配則抱閘)。
復位彈簧：工作原理同C-彈簧，但復位的彈簧力教?。?/div>
緩沖彈簧：（僅適用于短行程）主要調節制動過程。緩沖制動的非周期瞬變過程，使制動平穩，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程。
加熱器：在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器，加熱器為AC200V、AC110V電壓，訂貨時需注明，溫度的控制調節方法由用戶自己選擇；
行程開關：根據用戶要求，推動器可以裝機械式行程開關。
用途
ED系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業。 連續工作S1和繼續工作S3，雞毛環境溫度達到+50℃。
表中額定電流系指在額定運行時的線端電流，但如果電源為非額定定值時，勢必引起額定電流的相應變化。環境溫度：-20℃～+50℃，液壓油：DB-25（SY1351-77）低于-20℃時，用YH-10液壓油，可不裝加熱器，用DB-25液壓器，必須裝加熱器。行程時間是在20℃環境溫度時測定的。
技術參數
|
型號
|
額定推力
(N) |
額定行程
(mm) |
驅動電機
功率(W) |
每小時**操作 次數(次/小時) |
|
不具有負荷彈簧
|
||||
|
YT1-18Z/2
|
180
|
25
|
60
|
720
|
|
YT1-25Z/4
|
250
|
40
|
60
|
720
|
|
YT1-45Z/6
|
450
|
60
|
12
|
720
|
|
YT1-90Z/8
|
900
|
80
|
250
|
720
|
|
YT1-125Z/10
|
125
|
100
|
400
|
720
|
|
YT1-180Z/12
|
1800
|
120
|
400
|
720
|
|
YT1-320Z/12
|
3200
|
120
|
1100
|
720
|
本廠主要產品有：
YT1,ED,YTD.系列電力液壓推動器
JZ，MW,TJ2,ZWZA,ZWZ3系列電磁制動器
YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列電力液壓制動器
QP，CQP系列氣動鉗盤式制動器。
DCPZ系列電磁鉗盤式制動器
DDMZ系列電磁制動器
YPZ系列臂盤式制動器
**D系列安全制動器
SH，ST系列液壓失效保護制動器
DADH系列液壓直動制動器
SE系列電磁失效保護制動器
YFX,YDGZ,YLBZ,系列防風制動
SP系列氣動失效保護制動器，
DP系列電機盤式制動器
另定做各種制動輪，制動盤，根據用戶需要定做各種非標制動器，
帶動葉輪旋轉，產生油壓推動活塞推桿迅速上升，當完成額定行程，達到規定的油壓，活塞在外載力的作用下迅速下降，回到起始位置。
5技術參數及外形安裝尺寸
|
型號
|
額定推力（N）
|
額定行程
|
D
|
D1
|
D2
|
H
|
H1
|
L1
|
L2
|
|
BYT1-18Z/2
|
180
|
20
|
12
|
12
|
137
|
343
|
321
|
25
|
50
|
|
BYT1-25Z/4
|
250
|
40
|
12
|
16
|
154
|
408
|
380
|
32
|
64
|
|
BYT1-45Z/4、5、6
|
450
|
40/50/60
|
16
|
20
|
178
|
496
|
460
|
47
|
94
|
|
BYT1-90Z/6、8
|
900
|
60/80
|
20
|
25
|
210
|
600
|
555
|
60
|
120
|
|
BYT1-125Z/10
|
1250
|
100
|
25
|
25
|
254
|
745
|
690
|
40
|
90
|
|
BYT1-180Z/8、10、12、18
|
1800
|
80/100/120/180
|
25
|
30
|
254
|
820/860
|
765/805
|
85
|
170
|
|
BYT1-320Z/12
|
3200
|
120
|
30
|
30
|
370
|
877
|
815
|
90
|
190
|
|
BYT1-320Z/20
|
3200
|
200
|
30
|
30
|
370
|
1100
|
1045
|
90
|
190
|
|
BYT1-25/4
|
250
|
40
|
12
|
16
|
154
|
408
|
380
|
32
|
64
|
|
BYT1-45/6
|
450
|
60
|
16
|
20
|
178
|
496
|
460
|
47
|
94
|
|
BYT1-90/8
|
900
|
80
|
20
|
25
|
210
|
600
|
555
|
60
|
120
|
|
BYT1-180/12/18
|
1800
|
120/180
|
25
|
30
|
254
|
820/860
|
765/805
|
85
|
170
|
|
BYT1-320/20
|
3200
|
200
|
30
|
30
|
370
|
1115
|
1060
|
90
|
190
|
6、安裝調整與使用要求
6.1推動器的安裝
6.1.1首先察看推動器銘牌上的型號是否與所需相符。
6.1.2推動器出廠時，無工作油液，不可直接使用，使用時，先從加油孔(5)加入純凈液壓油至油位孔(3)處，應注意在注油過程中上下拉動推桿幾次，以便排除空氣，使油液充滿油缸，然后將螺塞旋緊。
6.1.3推動器用于垂直安裝或傾斜安裝不超過&plu**n;15°，連桿(7)朝上。
6.1.4安裝后的推動器在動作時，應保證推動器整體能夠擺動，推桿不允許承受徑向力。
6.1.5推動器配用已取得隔爆合格證的合格電動機。
6.1.6推動器電機接線時，要認真對照電機銘牌接線。
6.1.7電機引入電纜的直徑應與橡膠墊的孔相符，保證硅橡膠墊與電纜及出線口無間隙，否則將失去隔爆性能。
