概述

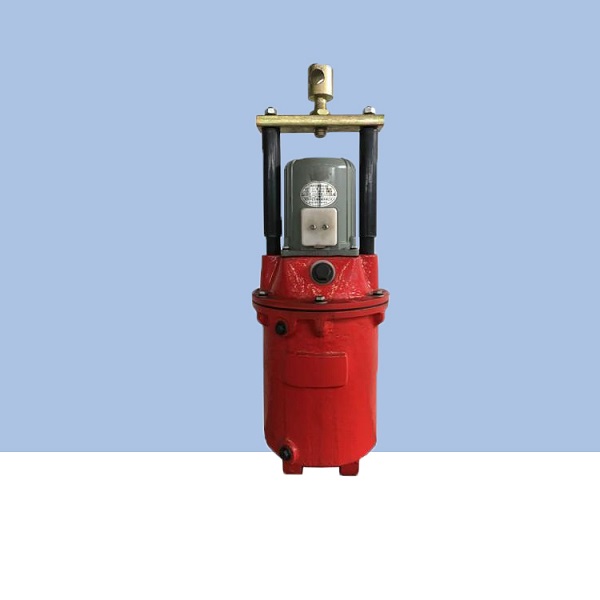

YT1系列電力液壓推動器主要用于YWZ系列操動閘瓦式制動器，作為起重、運輸、行車等一切類似驅動裝置的機械制動用。
YT1系列電力液壓推動器主要用于YWZ系列操動閘瓦式制動器，作為起重、運輸、行車等一切類似驅動裝置的機械制動用。
結構及動作簡介
推動器由兩部分組成，驅動電動機及器身 (離心泵)，器身部分由蓋、缸、活塞、葉輪及轉組成。
當通電時，電動機帶動轉達軸及轉軸上的葉輪旋轉，在活塞內產生壓力，在此壓力影響下 ，油
由活塞上部吸到活塞下部 ，迫使活塞力固定在其上的推桿及橫梁迅速上升。通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者)，產生機械運動。(若與YWZ系列液壓推動器匹配則松閘)。
當斷電時 ，葉輪停止旋轉 ，活塞在負荷彈簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部 ，這時仍然通過杠桿機構恢復原位。(若與YWZ系列制動器匹配則抱閘)。
推動器由兩部分組成，驅動電動機及器身 (離心泵)，器身部分由蓋、缸、活塞、葉輪及轉組成。
當通電時，電動機帶動轉達軸及轉軸上的葉輪旋轉，在活塞內產生壓力，在此壓力影響下 ，油
由活塞上部吸到活塞下部 ，迫使活塞力固定在其上的推桿及橫梁迅速上升。通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者)，產生機械運動。(若與YWZ系列液壓推動器匹配則松閘)。
當斷電時 ，葉輪停止旋轉 ，活塞在負荷彈簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部 ，這時仍然通過杠桿機構恢復原位。(若與YWZ系列制動器匹配則抱閘)。
三、結構及工作原理
推動器主要由三部分組成：電動機、液壓泵和液壓缸。電動機軸是空心的，通過聯軸節與方軸聯結，方
軸端部裝離心葉輪。當推桿動作時，方軸在空心的電動機軸中上下滑動，傳遞扭矩。
當電動機通電時，帶動葉輪旋轉，將油液強行壓入活塞底部，迫使活塞上升，帶動推桿上升。斷電時，
葉輪停止旋轉，活塞在自身重力或彈簧力的作用下恢復原位。
四、技術數據（表2）及外形尺寸（表3、表4）
五、安裝使用和維修
1、推動器的安裝外形尺寸見圖及表3、表4
2、使用前檢查推動器銘牌上技術數據是否與所需技術數據相符合。
3、使用推動器前，應清除推動器外表油垢，然后從蓋上注油孔注入符合下表1的油液。接通電源，檢查葉輪是否靈活轉動，推桿及活塞是否有卡滯現象。
4、在安裝制動器時，將推動器下部安裝孔連接于制動器基座上，連桿與制動器角杠桿連接。
5、將電動機的引出線于外部電源連接。
6、推動器在使用時應注意：
（1）定期加油；
（2）注意油的清潔，在必要時更換油液；
（3）葉輪旋轉是否靈活；
技術參數
|
型號
|
額定推力
(N) |
額定行程
(mm) |
驅動電機
功率(W) |
每小時**操作 次數(次/小時) |
|
不具有負荷彈簧
|
||||
|
YT1-18Z/2
|
180
|
25
|
60
|
720
|
|
YT1-25Z/4
|
250
|
40
|
60
|
720
|
|
YT1-45Z/6
|
450
|
60
|
12
|
720
|
|
YT1-90Z/8
|
900
|
80
|
250
|
720
|
|
YT1-125Z/10
|
125
|
100
|
400
|
720
|
|
YT1-180Z/12
|
1800
|
120
|
400
|
720
|
|
YT1-320Z/12
|
3200
|
120
|
1100
|
720
|
