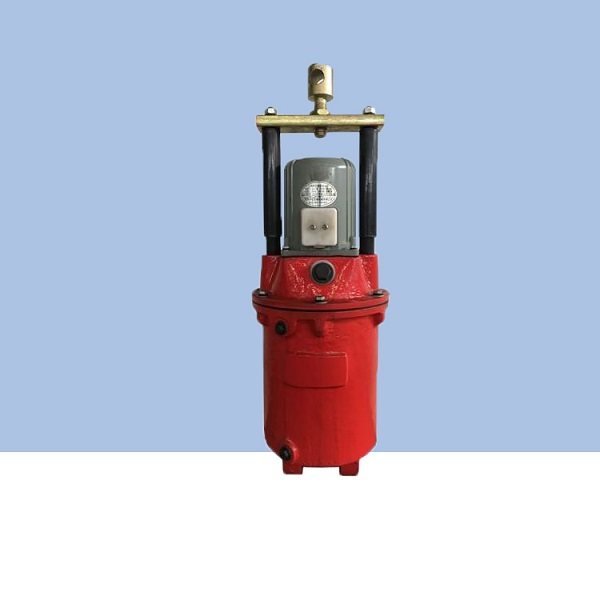

YT1系列電力液壓推動器（以下簡稱推動器），適用于AC50Hz、380V網路，主要作為塊式制動器的
松閘使用。也可通過各種形式的杠桿裝置作出各種不同的運動。其中MYT1B—320Z/15是專為礦用絞車設計的。
一、使用條件
1、海拔高度不超過1000m；
2、周圍介質溫度不高于+40℃、不低于—25℃；
3、空氣相對濕度不大于85%；
4、無劇烈震動和強烈顛簸的地方；
5、周圍介質無爆炸性危險、以及沒有導電塵埃
及腐蝕金屬和破壞絕緣的氣體的場所；
6、在有防雨雪設備和沒有充滿水蒸氣的地
BYT1防爆電力液壓推動器型號：
BYT1-18ZB/2 BYT1-25ZB/4
BYT1-25ZC/4 BYT1-45Z/4
BYT1-45Z/5 BYT1-45Z/6
BYT1-90Z/6 BYT1-90Z/8
BYT1-125Z/10 BYT1-180Z/8
BYT1-180Z/10 BYT1-180Z/12
BYT1-320Z/12 BYT1-320Z/20
BYT1-25/4 BYT1-45/6
BYT1-90/8 BYT1-125/10
BYT1-180/12
三、結構及工作原理
推動器主要由三部分組成：電動機、液壓泵和液壓缸。電動機軸是空心的，通過聯軸節與方軸聯結，方
軸端部裝離心葉輪。當推桿動作時，方軸在空心的電動機軸中上下滑動，傳遞扭矩。
當電動機通電時，帶動葉輪旋轉，將油液強行壓入活塞底部，迫使活塞上升，帶動推桿上升。斷電時，
葉輪停止旋轉，活塞在自身重力或彈簧力的作用下恢復原位。
四、技術數據（表2）及外形尺寸（表3、表4）
五、安裝使用和維修
1、推動器的安裝外形尺寸見圖及表3、表4
2、使用前檢查推動器銘牌上技術數據是否與所需技術數據相符合。
3、使用推動器前，應清除推動器外表油垢，然后從蓋上注油孔注入符合下表1的油液。接通電源，檢查葉輪是否靈活轉動，推桿及活塞是否有卡滯現象。
4、在安裝制動器時，將推動器下部安裝孔連接于制動器基座上，連桿與制動器角杠桿連接。
5、將電動機的引出線于外部電源連接。
6、推動器在使用時應注意：
（1）定期加油；
（2）注意油的清潔，在必要時更換油液；
（3）葉輪旋轉是否靈活
Ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（<90°）裝置（機構）及夾緊裝置的驅動控制。
二、設計特點
外殼為鑄造鋁合金、重量輕，外形美觀；
電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好，壽命長；
電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55;
電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長；
油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍；
Ed系列全部密封件和軸承采用世界0產品，密封可靠，壽命長；
