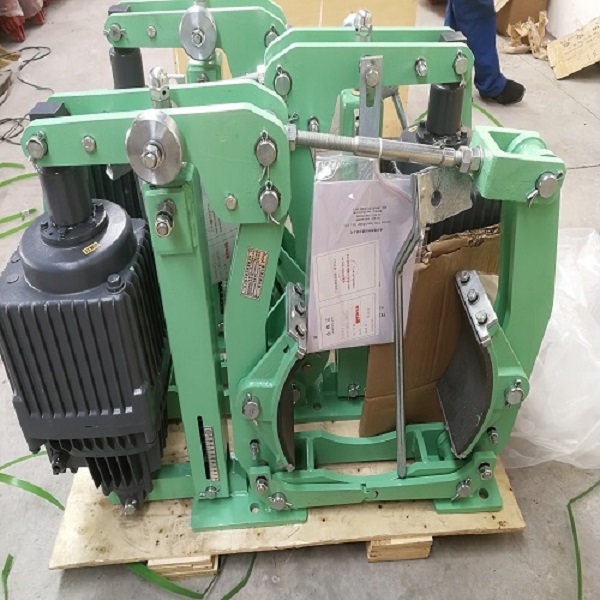

YWZ9系列電力液壓塊式制動器是以Ed系列電力液壓推動器作驅動裝置。其安裝尺寸符合JB/ZQ4333-86標準。主要用于起重、運輸、冶金、礦山、港口、建筑等機械驅動裝置的機械制動，產品符合GB63333-86標準。
該產品系列產品以Ed系列推動器作為驅動裝置，具有如下特點：
1.動作性能優良，密封性能好，外殼防護等級高。
2.壓鑄成型制動襯墊，更換方便、迅速、壽命找、利用率高。
3.主要?jiǎng)觿?dòng)鉸點高自潤滑軸承及軸孔，制動架傳動效率高、動作靈敏可靠且壽命長。
4.聯鎖式等退距裝置，自動均等無須調整，均等效果0。
環境溫度周圍工作環境中不得有易燃、易爆、及腐蝕氣體，空氣相對濕度不大于90%；
一般用于三相交流電源50Hz、380V（請注意推動器銘牌）
電機安裝地點海拔高度符合GB755-87。
|
型號
|
制動力矩N.M
|
退矩
|
b
|
C
|
D
|
d
|
F
|
G1
|
G2
|
H
|
h1
|
i
|
K
|
M
|
|
|
推動器
|
匹配推動器
|
||||||||||||||
|
YWZ-200/23
|
Ed23/5
|
0.7
|
80
|
160
|
200
|
14
|
90
|
165
|
255
|
490
|
160
|
55
|
145
|
140
|
|
|
YWZ9-200/30
|
Ed30/5
|
||||||||||||||
|
YWZ9-250/23
|
Ed23/5
|
1.0
|
100
|
160
|
250
|
18
|
100
|
200
|
290
|
550
|
190
|
65
|
180
|
170
|
|
|
YWZ9-250/30
|
Ed30/5
|
||||||||||||||
|
YWZ9-250/50
|
Ed50/6
|
195
|
|||||||||||||
|
YWZ9-300/30
|
Ed30/5
|
1.25
|
125
|
160
|
300
|
18
|
115
|
245
|
315
|
580
|
225
|
80
|
220
|
215
|
|
|
YWZ9-300/50
|
Ed50/6
|
165
|
|||||||||||||
|
YWZ9-300/80
|
Ed80/6
|
||||||||||||||
|
YWZ9-315/30
|
Ed30/5
|
1.25
|
125
|
160
|
315
|
18
|
115
|
245
|
315
|
580
|
225
|
80
|
220
|
215
|
|
|
YWZ9-315/50
|
Ed50/6
|
195
|
|||||||||||||
|
YWZ9-315/80
|
Ed50/6
|
||||||||||||||
|
YWZ9-400/50
|
Ed50/6
|
1.25
|
160
|
195
|
400
|
22
|
140
|
300
|
400
|
710
|
280
|
100
|
270
|
275
|
|
|
YWZ9-400/80
|
Ed80/6
|
||||||||||||||
|
YWZ9-400/121
|
Ed121/6
|
240
|
770
|
||||||||||||
|
YWZ9-500/80
|
Ed80/6
|
1.6
|
200
|
195
|
500
|
22
|
180
|
365
|
505
|
840
|
335
|
130
|
325
|
340
|
|
|
YWZ9-500/121
|
Ed121/6
|
240
|
|||||||||||||
|
YWZ9-500/201
|
Ed201/6
|
||||||||||||||
|
YWZ9-600/121
|
Ed121/6
|
1.6
|
250
|
240
|
600
|
27
|
220
|
450
|
580
|
1025
|
425
|
170
|
400
|
425
|
|
|
YWZ9-600/201
|
Ed201/6
|
||||||||||||||
|
YWZ9-600/301
|
Ed301/6
|
||||||||||||||
|
YWZ9-630/121
|
Ed121/6
|
1.6
|
250
|
240
|
630
|
27
|
220
|
450
|
580
|
1025
|
425
|
170
|
400
|
425
|
|
|
YWZ9-630/201
|
Ed201/6
|
||||||||||||||
|
YWZ9-630/301
|
Ed301/6
|
||||||||||||||
|
YWZ9-700/201
|
Ed201/6
|
1.6
|
280
|
240
|
700
|
27
|
240
|
500
|
630
|
1120
|
475
|
190
|
450
|
476
|
|
|
YWZ9-700/301
|
Ed301/6
|
||||||||||||||
|
YWZ9-710/201
|
Ed201/6
|
1.6
|
280
|
240
|
700
|
27
|
240
|
500
|
630
|
1120
|
475
|
190
|
450
|
476
|
|
|
制動器型號
|
H1
|
H2
|
制動力距
|
備注
|
制動輪直 徑
|
**小厚度
|
中部厚度
|
||
|
|
安裝尺寸
|
**小尺寸
|
|||||||
|
YWZ-100/18
|
346
|
321
|
18
|
40
|
負 載
持 續
率40%
|
|
100
|
2
|
2.5
|
|
YWZ-150/25
|
400
|
360
|
20
|
100
|
|
|
|
|
|
|
YWZ-200/25
|
380
|
365
|
22
|
200
|
|
|
150
|
2.5
|
3
|
|
YWZ-300/25
|
400
|
385
|
150
|
320
|
|
|
|
|
|
|
YWZ-300/45
|
490
|
465
|
60
|
630
|
|
|
200-300
|
3
|
4
|
|
YWZ-400/45
|
490
|
465
|
205
|
1000
|
|
|
|
|
|
|
YWZ-400/90
|
610
|
560
|
85
|
1600
|
|
|
400-500
|
4
|
5
|
|
YWZ-500/90
|
610
|
560
|
225
|
2500
|
|
|
|
|
|
|
YWZ-600/90
|
593
|
565
|
412
|
3200
|
|
|
800
|
4
|
5
|
|
YWZ-600/180
|
843
|
775
|
162
|
5000
|
|
|
|
|
|
|
YWZ-700/180
|
840
|
768
|
310
|
8000
|
700
|
4
|
5
|
||
|
YWZ-800/180
|
829
|
771
|
526
|
10000
|
|
|
|
||
|
YWZ-800/320
|
887
|
815
|
382
|
12500
|
800
|
6
|
6
|
||
各種臂盤式制動器，各種電磁，液壓，氣動鉗盤式制動器
各種電磁，液壓，氣動，鼓式制動器，
各種防風鐵鍥，液壓輪邊，液壓頂軌制動器。并可根據用戶要求設計制造各種非標產品，產品廣泛用于起重，礦山，機械冶金，電力，鐵路，水利，港口，化工，碼頭。
YT1,ED,YTD.系列電力液壓推動器
JZ，MW,TJ2,ZWZA,ZWZ3系列電磁制動器
YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列電力液壓制動器
QP，CQP系列氣動鉗盤式制動器。
DCPZ系列電磁鉗盤式制動器
YPZ系列臂盤式制動器
**D系列安全制動器
SH，ST系列液壓失效保護制動器
DADH系列液壓直動制動器
SE系列電磁失效保護制動器
YFX,YDGZ,YLBZ,系列防風制動
SP系列氣動失效保護制動器，
DP系列電機盤式制動器
另定做各種制動輪，制動盤，根據用戶需要定做各種非標制動器，
