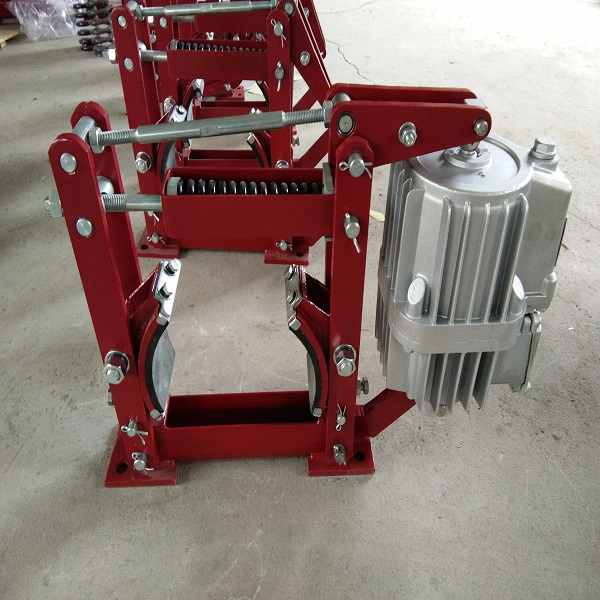

點擊圖片查看原圖
電力液壓制動器(以下簡稱為制動器),主要用于起重，運輸、港口、建筑等機械中各種機構的制動、產品安裝尺寸和制動力矩參數符合JBZQ4388－86標準，技術要求符合JB6406-92標準，制動器的工作條件符合該樣本的有關規定。
2、使用條件：
2.1環境溫度：-25℃—+45℃（祥見推動器使用說明書）：
2.2周圍工作環境中不得有易燃易爆及腐蝕性氣體，空氣相對溫度不大于90%;
2.3電源電壓祥見推動器銘牌;
2.4使用地點的海拔高度符合GB755—2000。
3、結構及工作原理：
YWZ8系列電力液壓塊式制動器由制動架處相匹配的電力液壓推動器兩大部分組成。
4、動器的安裝與調整：
4.1安裝前的檢查：
檢查制動器在運輸或儲存過程中是否有損壞或缺件;檢查制動輪表面是否清潔，若有油污或其它臟物，應徹底清除干凈。
YWZ4系列電力液壓塊式制動器，采用MYT1系列推動器作為制動器的驅動裝置。安裝尺寸符合JB/ZQ4388-86標準。主要用于起重運輸、冶金、礦山、港口、建筑等機械驅動裝置的機械制動。
產品介紹：2、使用條件：
2.1環境溫度：-25℃—+45℃（祥見推動器使用說明書）：
2.2周圍工作環境中不得有易燃易爆及腐蝕性氣體，空氣相對溫度不大于90%;
2.3電源電壓祥見推動器銘牌;
2.4使用地點的海拔高度符合GB755—2000。
3、結構及工作原理：
YWZ8系列電力液壓塊式制動器由制動架處相匹配的電力液壓推動器兩大部分組成。
4、動器的安裝與調整：
4.1安裝前的檢查：
檢查制動器在運輸或儲存過程中是否有損壞或缺件;檢查制動輪表面是否清潔，若有油污或其它臟物，應徹底清除干凈。
YWZ4系列電力液壓塊式制動器，采用MYT1系列推動器作為制動器的驅動裝置。安裝尺寸符合JB/ZQ4388-86標準。主要用于起重運輸、冶金、礦山、港口、建筑等機械驅動裝置的機械制動。
制動器：
電力液壓制動器 電力液壓鼓式制動器 電磁塊式制動器 電力液壓防風鐵楔制動器
安全防風制動器 電磁失效保護盤式制動器 電力液壓臂盤式制動器 風電偏航制動器
風電主軸制動器 氣動鉗盤式制動器 液壓失效保護制動器 電磁失效保護制動器
液壓直動盤式制動器 電磁鉗盤式制動器 氣動失效保護制動器 液壓直動制動器
電機盤式制動器
電力液壓推動器 防爆電力液壓推動器
剎車片：
1.普通材料（耐高溫400度）
2.高耐磨材料（普通材料4-8倍使用壽命）
3.特耐磨材料（普通材料8-12倍使用壽命）
4.防爆材料
5.銅基材料（耐高溫800度）
6.防腐材質
非標品：1.YQP系列：YQP50 YQP100 YQP160 YQP250 YQP315 YQP400 YQP365
2.**系列：**50 **100 **160 **250 **365
3.YPZ系列：YPZ2-I YPZ2-II YPZ2-III YPZ2-IV YPZ2-V YPZ2-VI P2-III
4.QP系列：QP12.7 QPL12.7-A QP25.4 QP30 QP40
5.YP系列：YP1 YP2 YP3 YP11 YP21 YP31 YP41
6.偏航系列：（0.8兆瓦、1.5兆瓦、2兆瓦）DADH75 DADH80 DADH90 DADH103 DADH120 DADH195
7.ADP系列：ADP(H)60 ADP(H)90 ADP(H)120
8.SE系列： 3SE(P) 4SE(P) 5SE(P) 450SE 56SE
9.ST系列： ST1SH ST2SH ST3SH ST4SH ST5SH ST10SH ST25SH ST25SH-A ST40SH ST3SH-A
10.輪邊:YLVZ25-160 YLVZ40-160
11.銅基：FSH30 BSFA70 HB30
12.鉆機：BSC90 ZWPS65-1
13.風電高速軸：（0.8兆瓦、1.5兆瓦、2兆瓦）
根據您的需求選擇耐溫，耐磨，選用材料，提供圖紙，或提供技術要求設計摩擦系數按照要求生產。
電力液壓制動器(以下簡稱為制動器),主要用于起重，運輸、港口、建筑等機械中各種機構的制動、產品安裝尺寸和制動力矩參數符合JBZQ4388－86標準，技術要求符合JB6406-92標準，制動器的工作條件符合該樣本的有關規定。
使用條件：
2.1環境溫度：-25℃—+45℃（祥見推動器使用說明書）：
2.2周圍工作環境中不得有易燃易爆及腐蝕性氣體，空氣相對溫度不大于90%;
2.3電源電壓祥見推動器銘牌;
2.4使用地點的海拔高度符合GB755—2000。
3、結構及工作原理：
YWZ4,YWZ,YWZ4B
2.1環境溫度：-25℃—+45℃（祥見推動器使用說明書）：
2.2周圍工作環境中不得有易燃易爆及腐蝕性氣體，空氣相對溫度不大于90%;
2.3電源電壓祥見推動器銘牌;
2.4使用地點的海拔高度符合GB755—2000。
3、結構及工作原理：
YWZ4,YWZ,YWZ4B
系列電力液壓塊式制動器由制動架處相匹配的電力液壓推動器兩大部分組成。
4、動器的安裝與調整：
4.1安裝前的檢查：
檢查制動器在運輸或儲存過程中是否有損壞或缺件;檢查制動輪表面是否清潔，若有油污或其它臟物，應徹底清除干凈。
YWZ4系列電力液壓塊式制動器，采用MYT1系列推動器作為制動器的驅動裝置。安裝尺寸符合JB/ZQ4388-86標準。主要用于起重運輸、冶金、礦山、港口、建筑等機械驅動裝置的機械制動。
4、動器的安裝與調整：
4.1安裝前的檢查：
檢查制動器在運輸或儲存過程中是否有損壞或缺件;檢查制動輪表面是否清潔，若有油污或其它臟物，應徹底清除干凈。
YWZ4系列電力液壓塊式制動器，采用MYT1系列推動器作為制動器的驅動裝置。安裝尺寸符合JB/ZQ4388-86標準。主要用于起重運輸、冶金、礦山、港口、建筑等機械驅動裝置的機械制動。
工作原理
該系列液壓推桿制動器由制動架和相匹配的YT1型電力液壓推動器兩大部分組成。
當通電時，電力液壓推動器動作，其推桿迅速升起，并通過杠桿作用把制動瓦打開（松閘）；當斷電時，電力液壓推動器的推桿在彈簧力的作用下，迅速下降，并通過杠桿作用把制動瓦合攏（抱閘）。
|
制動器型號
|
H1
|
H2
|
制動力距
|
備注
|
制動輪直 徑
|
**小厚度
|
中部厚度
|
||
|
安裝尺寸
|
**小尺寸
|
||||||||
|
YWZ-100/18
|
346
|
321
|
18
|
40
|
負 載
持 續
率40%
|
100
|
2
|
2.5
|
|
|
YWZ-150/25
|
400
|
360
|
20
|
100
|
|||||
|
YWZ-200/25
|
380
|
365
|
22
|
200
|
150
|
2.5
|
3
|
||
|
YWZ-300/25
|
400
|
385
|
150
|
320
|
|||||
|
YWZ-300/45
|
490
|
465
|
60
|
630
|
200-300
|
3
|
4
|
||
|
YWZ-400/45
|
490
|
465
|
205
|
1000
|
|||||
|
YWZ-400/90
|
610
|
560
|
85
|
1600
|
400-500
|
4
|
5
|
||
|
YWZ-500/90
|
610
|
560
|
225
|
2500
|
|||||
|
YWZ-600/90
|
593
|
565
|
412
|
3200
|
800
|
4
|
5
|
||
|
YWZ-600/180
|
843
|
775
|
162
|
5000
|
|||||
|
YWZ-700/180
|
840
|
768
|
310
|
8000
|
700
|
4
|
5
|
||
|
YWZ-800/180
|
829
|
771
|
526
|
10000
|
|||||
|
YWZ-800/320
|
887
|
815
|
382
|
12500
|
800
|
6
|
6
|
||
□制動器的安裝及調整
●制動器安裝方式：
○縱裝：松開螺母4、5使主彈簧處于自由狀態，松開6、8螺母，轉動螺桿7撐開制動臂，再將制動器套裝在制動輪節器9— 彈簧座Spring base 上。10—彈簧架刻度機 Spring notches
○橫裝：當制動輪已裝在電機與其它機件之間時，松開螺母4、5、6、7、8，轉動螺桿取下螺桿3和7，將制動臂放倒。從側南裝到制動輪上。
●制動器的調整
○推動器工作行程的調整
在保證閘瓦**小退距的情況下，推動器的工作行程愈小愈理想，因此需要調節其安裝高度H1，其調整方法：松開螺母6和8（見圖），轉動螺桿7，使H1安裝尺寸符合表1的要求。調好后擰緊螺母6、8。
○制動力矩的調整
松開螺母4，夾住螺桿的尾部方頭，轉動螺母5，使方形彈簧座位于彈簧架刻線以內，調整發后將螺母4和5擰緊退即可。
○制動瓦的退距調整
當制動瓦打開時，調整螺栓1，使兩邊退距基本保持一致。
○固定制動瓦的螺母（見圖），應松緊適當，使制動瓦與制動輪可以隨位。
□使用和維修
要定期檢查制動器的工作狀況。
檢查時應著重以下各項：
○制動器的構件無能運動是否正常，調整螺母是否緊固。
○推動器的構件是否正常，液壓油是否足量。有無漏油和滲油現象。引入電線的絕緣是否良好。
○尺寸H1不得小于表1所列之**小尺寸，如超出要求須立即調整，否則失去制動作用。
○制動瓦是否正常的靠在制動輪上，磨擦表面的狀態是否完好，有無油膩臟物。當制動襯墊的厚度達到表2中的數值時，則應更換制動襯墊。
○制動輪的溫度不應超過200℃。
○杠桿和彈簧發現裂紋應更換。
本廠主要產品有：
YT1,ED,YTD.系列電力液壓推動器
JZ，MW,TJ2,ZWZA,ZWZ3系列電磁制動器
YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列電力液壓制動器
QP，CQP系列氣動鉗盤式制動器。
DCPZ系列電磁鉗盤式制動器
YPZ系列臂盤式制動器
**D系列安全制動器
SH，ST系列液壓失效保護制動器
DADH系列液壓直動制動器
SE系列電磁失效保護制動器
YFX,YDGZ,YLBZ,系列防風制動
SP系列氣動失效保護制動器，
DP系列電機盤式制動器
另定做各種制動輪，制動盤，根據用戶需要定做各種非標制動器，
2.壓鑄成型制動襯墊，更換方便、迅速、壽命找、利用率高。
3.主要動動鉸點高自潤滑軸承及軸孔，制動架傳動效率高、動作靈敏可靠且壽命長。
4.聯鎖式等退距裝置，自動均等無須調整，均等效果0。
3.主要動動鉸點高自潤滑軸承及軸孔，制動架傳動效率高、動作靈敏可靠且壽命長。
4.聯鎖式等退距裝置，自動均等無須調整，均等效果0。
