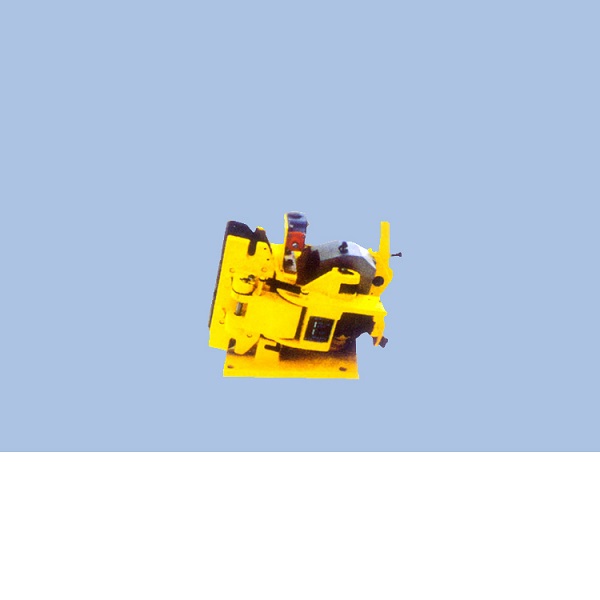

4SE,450SE,3SE,5SE,560SE，561SE,56SE電磁失效保護制動器
4SP,450SP,3SP,5SP，氣動失效保護制動器
4SH,450SH,3SH,5SH液壓保護制動器
制動力有一組碟形彈簧通過傳遞把力施加在兩個摩擦片上產生。當釋放能量消失或發現機械系統出現故障，制動器動作與制動力相平衡的釋放以能量由下列方式產生：
電力型SE系列
液壓型SH系列
氣動型SP系列
2種失效保護盤式制動器A：工作制動器，允許高頻率制動。制動力大，維修費用低，帶襯墊磨損自動補償裝置，響應時間短。安裝公差大：制動盤端面跳動，**值0.2mm.。底座相對于盤的垂直度偏差，**值4%o。制動盤相對于底座的**距偏差**值2.5mm.
該系列包括下列類型制動器：
561SE 560SE 56SE 5SE 450SE 4SE 3SE制動器。
電磁釋放。
工作時需有ESE/ESP電控箱。
5SH 450SH 4SH 3SH 904SH制動器。
液壓釋放。
工作時需有液壓站。
5SP 450SP 4SP 3SP制動器。
4-1 交貨狀態
制動器的左右兩個制動鉗分別裝箱，且該左右鉗都有系列號碼，此二號碼應相同，且均由安全支撐 U 型墊（9.1）使之處于打開狀態。摩擦片未安裝。4-2 制動盤和支座（非西姆公司提供）
嚴格遵循設計要求 見 Fig.2（如 尺寸、平衡、表面粗糙度等）。
安裝完成后徹底清潔制動盤。并作以下校核： 安置制動鉗的表面應完全符合要求
檢查：制動器應考慮，有足夠的空間以便于安裝制動器和磨擦片。
4-3 固定
用六條長螺桿（φ30 精度等級 10-9）將制動器定在其支承構件上。（預緊力為 1800N.m）。
注意：檢查二個左右制動鉗的編號，（此二編號必須相同）且預緊力必須控制。
氣動釋放。
泛用于大中型起重機、港口裝卸機械起升以及臂架府仰機構低速軸的緊急安全制動。礦用
卷揚機、提升機和大功率傾角式皮帶運輸機的工作制動和緊急安全制動，纜車和索纜起重
機驅動機構的安全制動，鑄造起重機等特種起重機起升機構低速軸的安全(緊急)制動。
Application:
Hydraulic safety (emergency) brakes are high-power brakingdevices which can be wildly used as emergency safetybrake
on low speed shafts for the lifting control and pitchingmechani** of various large and middle crane、port handling
machinery. They are also applied for the same purpose formine winder ,lifter ,elevators ,belt conveyers ,cablecars,
foundry and cable cranes and so on.
■常閉式設計,安全可靠;特制碟簧施力制動,需另配液壓驅動釋放裝置。
■動作靈敏，閉合(上閘)時間短。
■可配有開閘限位開關和襯墊磨損極限限位開關，可進行聯鎖保護和故障顯示(采用PLC控
制時)。
■高性能無石棉硬質摩擦襯墊，摩擦系數穩定，不損傷制動盤且對水介質和鹽霧(海水)不敏感。
■合理的密封結構設計和進口密封件。效果好、壽命長。
■安裝位置靈活，使用、調整、維護簡單。
主要特點
Main feature:
■Normally closeddesign, safe and reliable; specially-designed disc springsapplied.
■Swift acti** andshort braking time.
■Equipped withrelease limit switch and lining wear limit-switch can realizeinterlocking protection and failure
indication by PLC.
■Brake lining is madefrom non-a**estos hard material, which has high and stable frictionperformance, and it is
insensitive to water, salt and other environmentalagents.
■Excellent sealingensure the brake long service life.
■Convenient ofinstallation and ease of maintenance.
安全制動器。制動力大，和工作制動器一樣。
發現的情況下，用作緊急制動，正常情況下靜態制動器響應時間短。
安裝公差大，制動盤端面跳動：**值&plu**n;0.2mm。底座相對于盤的垂直度偏差：&plu**n;0.4‰。
該系列包括下列類型制動器：
所有SE系列。電磁釋放。工作時須有配套電源ESE/ESP(具體參數見配套電源)。
所有SH系列—主要是ST系列。液壓釋放。工作時帶有液壓站。
所有SP系列。氣動釋放(5bar)
備注：ST1SE、ST2SE僅適合用作安全制動器。當使用頻率很低時也可用作工作制動器。
■根據用戶不同的需求，可加裝下列裝置：
●襯墊磨損顯示(通過顯示開關或襯墊里的磨損線實現)。
●制動顯示(通過顯示開關實現)。
●手動釋放顯示(通過顯示開關實現)
●特殊應用
●用于盤溫非常高時的燒結襯墊，特種襯墊(無火星等)
●特殊盤(厚度、直徑、材料等)。
B：保持和緊急制動器：制動力大，和各種制動器一樣。發現超速的情況下，用作緊急制動器，正常情況下靜態制動器響應時間短。帶襯墊磨損手動調整裝置。安裝公差大：制動盤端面跳動：**值0.2mm。底座相對于盤的垂直度偏差，4%0。安裝尺寸：看數據表。
該系列包括系列類型制動器：
所有SE系列。
電磁釋放。
工作時帶有電控箱ESE/ESP。
所有SH系列----主要是ST系列。
液壓釋放。
工作時帶有液壓站。
所有SP系列。
氣動釋放。
直動制動器：
制動力由下列方式產生：
---液壓或氣壓
----電流
液壓型 ADH系列
氣壓型 ADP 系列
電力型 ADE系列
使用壓力控制裝置調整和控制相應的壓力產生制動力來滿足使用要求。
一些制動器可安裝一個襯墊磨損自動調節裝置和一個襯墊復位系統。
制動襯墊：
制動襯墊為無石棉型：
M型襯墊 用于動態、高速。
A型襯墊 用于靜態或速度非常低時。
其他：
根據用戶不同要求，可加裝下列裝置：
襯墊磨損顯示
制動顯示
手動釋放顯示。
以上是失效保護盤式制動器的相關信息，你如果需要訂購或詳細了解請來電咨詢。
