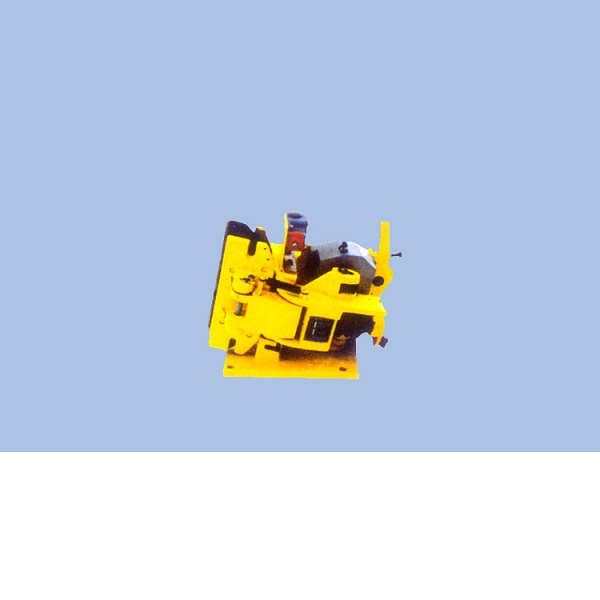

4SE,450SE,3SE,5SE,560SE，561SE,56SE電磁失效保護制動器
4SP,450SP,3SP,5SP，氣動失效保護制動器
4SH,450SH,3SH,5SH液壓保護制動器
制動力有一組碟形彈簧通過傳遞把力施加在兩個摩擦片上產生。當釋放能量消失或發現機械系統出現故障，制動器動作與制動力相平衡的釋放以能量由下列方式產生：
電力型SE系列
液壓型SH系列
氣動型SP系列
2種失效保護盤式制動器A：工作制動器，允許高頻率制動。制動力大，維修費用低，帶襯墊磨損自動補償裝置，響應時間短。安裝公差大：制動盤端面跳動，**值0.2mm.。底座相對于盤的垂直度偏差，**值4%o。制動盤相對于底座的**距偏差**值2.5mm.
該系列包括下列類型制動器：
561SE 560SE 56SE 5SE 450SE 4SE 3SE制動器。
電磁釋放。
工作時需有ESE/ESP電控箱。
5SH 450SH 4SH 3SH 904SH制動器。
液壓釋放。
工作時需有液壓站。
5SP 450SP 4SP 3SP制動器。
氣動釋放。
液壓安全(緊急)制動器，是一種使用在低速軸(卷筒軸)上的大功率制動裝置，可廣泛用于大中型起重機、港口裝卸機械起升以及臂架府仰機構低速軸的緊急安全制動。礦用
卷?yè)P(yáng)機、提升機和大功率傾角式皮帶運輸機的工作制動和緊急安全制動，纜車和索纜起重
機驅動機構的安全制動，鑄造起重機等特種起重機起升機構低速軸的安全(緊急)制動。
Application:
Hydraulic safety (emergency) brakes are high-power brakingdevices which can be wildly used as emergency safetybrake
on low speed shafts for the lifting control and pitchingmechani** of various large and middle crane、port handling
machinery. They are also applied for the same purpose formine winder ,lifter ,elevators ,belt conveyers ,cablecars,
foundry and cable cranes and so on.
■常閉式設計,安全可靠;特制碟簧施力制動,需另配液壓驅動釋放裝置。
■動作靈敏，閉合(上閘)時間短。
■可配有開閘限位開關和襯墊磨損極限限位開關，可進行聯鎖保護和故障顯示(采用PLC控
制時)。
■高性能無石棉硬質摩擦襯墊，摩擦系數穩定，不損傷制動盤且對水介質和鹽霧(海水)不敏感。
■合理的密封結構設計和進口密封件。效果好、壽命長。
■安裝位置靈活，使用、調整、維護簡單。
主要特點
Main feature:
■Normally closeddesign, safe and reliable; specially-designed disc springsapplied.
■Swift acti** andshort braking time.
■Equipped withrelease limit switch and lining wear limit-switch can realizeinterlocking protection and failure
indication by PLC.
■Brake lining is madefrom non-a**estos hard material, which has high and stable frictionperformance, and it is
insensitive to water, salt and other environmentalagents.
■Excellent sealingensure the brake long service life.
■Convenient ofinstallation and ease of maintenance.
安全制動器。制動力大，和工作制動器一樣。
發現的情況下，用作緊急制動，正常情況下靜態制動器響應時間短。
安裝公差大，制動盤端面跳動：**值&plu**n;0.2mm。底座相對于盤的垂直度偏差：&plu**n;0.4‰。
該系列包括下列類型制動器：
所有SE系列。電磁釋放。工作時須有配套電源ESE/ESP(具體參數見配套電源)。
所有SH系列—主要是ST系列。液壓釋放。工作時帶有液壓站。
所有SP系列。氣動釋放(5bar)
備注：ST1SE、ST2SE僅適合用作安全制動器。當使用頻率很低時也可用作工作制動器。
■根據用戶不同的需求，可加裝下列裝置：
●襯墊磨損顯示(通過顯示開關或襯墊里的磨損線實現)。
●制動顯示(通過顯示開關實現)。
●手動釋放顯示(通過顯示開關實現)
●特殊應用
●用于盤溫非常高時的燒結襯墊，特種襯墊(無火星等)
●特殊盤(厚度、直徑、材料等)。
B：保持和緊急制動器：制動力大，和各種制動器一樣。發現超速的情況下，用作緊急制動器，正常情況下靜態制動器響應時間短。帶襯墊磨損手動調整裝置。安裝公差大：制動盤端面跳動：**值0.2mm。底座相對于盤的垂直度偏差，4%0。安裝尺寸：看數據表。
該系列包括系列類型制動器：
所有SE系列。
電磁釋放。
工作時帶有電控箱ESE/ESP。
所有SH系列----主要是ST系列。
液壓釋放。
工作時帶有液壓站。
所有SP系列。
氣動釋放。
直動制動器：
制動力由下列方式產生：
---液壓或氣壓
----電流
液壓型 ADH系列
氣壓型 ADP 系列
電力型 ADE系列
