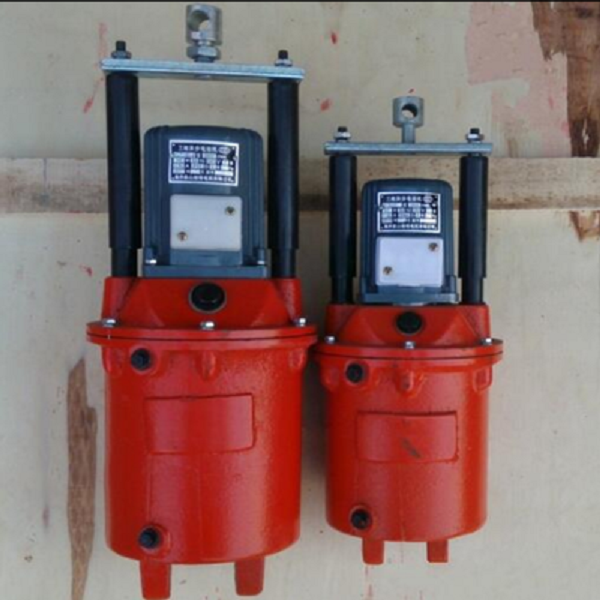

YT1系列電力液壓推動器（以下簡稱推動器），適用于AC50Hz、380V網路，主要作為塊式制動器的
松閘使用。也可通過各種形式的杠桿裝置作出各種不同的運動。其中MYT1B—320Z/15是專為礦用絞車設計的。
一、使用條件
1、海拔高度不超過1000m；
2、周圍介質溫度不高于+40℃、不低于—25℃；
3、空氣相對濕度不大于85%；
4、無劇烈震動和強烈顛簸的地方；
5、周圍介質無爆炸性危險、以及沒有導電塵埃
及腐蝕金屬和破壞絕緣的氣體的場所；
6、在有防雨雪設備和沒有充滿水蒸氣的地方。
YT1-18Z/2、YT1-18ZB/2、YT1-25Z/4、YT1-25ZB/4電力液壓推動器
YT1系列電力液壓推動器：
YT1-18Z/2電力液壓推動器、YT1-18ZB/2電力液壓推動器、YT1-25Z/4電力液壓推動器、YT1-25ZB/4電力液壓推動器、YT1-45Z/4電力液壓推動器、YT1-45Z/5電力液壓推動器、YT1-45Z/6電力液壓推動器、YT1-90Z/6、YT1-90Z/8電力液壓推動器、YT1-125Z/10電力液壓推動器、YT1-180Z/8電力液壓推動器、YT1-180Z/10電力液壓推動器、YT1-180Z/12電力液壓推動器、YT1-320Z/12電力液壓推動器、YT1-320Z/20電力液壓推動器、YT1-25/4、YT1-45/6電力液壓推動器、YT1-90/9-8電力液壓推動器、YT1-125/10電力液壓推動器、YT1-180/12電力液壓推動器
YT1系列電力液壓推動器：
YT1-18Z/2、YT1-18ZB/2、YT1-25Z/4、YT1-25ZB/4、YT1-45Z/4、YT1-45Z/5、YT1-45Z/6、YT1-90Z/6、YT1-90Z/8、YT1-125Z/10、YT1-180Z/8、YT1-180Z/10、YT1-180Z/12、YT1-320Z/12、YT1-320Z/20、YT1-25/4、YT1-45/6、YT1-90/9-8、YT1-125/10、YT1-180/12
電力液壓推動器ED-201/6,電力液壓推動器ED-301/6,電力液壓推動器ED-630/20.電力液壓推動器ED220-50.電力液壓推動器ED-300-50.電力液壓推動器ED-800/60.電力液壓推動器ED-1250-60.電力液壓推動器ED-2000-60.電力液壓推動器ED-3000-60.電力液壓推動器YTD220-50.電力液壓推動器YTD300-50.電力液壓推動器YTD5000-60.電力液壓推動器YTD-8000-60.電力液壓推動器YTD12350-60.電力液壓推動器YTD2000-60.電力液壓推動器YTD3000-60.電力液壓推動器YTD1250-120.電力液壓推動器YTD2000-120.電力液壓推動器YTD3000-120.電力液壓推動器ED4500-80.電力液壓推動器ED3000-80.電力液壓推動器ED2000-80.電力液壓推動器ED3000-120.電力液壓推動器ED1250-120.電力液壓推動器ED-2000-120.電力液壓推動器MYT2-25/5.電力液壓推動器MYT2-25/5.電力液壓推動器MYT2-125/6.電力液壓推動器MYT2-50/6.電力液壓推動器MYT2-100/6.電力液壓推動器MYT2-125/10.電力液壓推動器MYT2-200/6.電力液壓推動器MYT2-300/6.電力液壓推動器MYT2-300/12.電力液壓推動器EDCJ-23/5.電力液壓推動器EDCJ-30/5.電力液壓推動器EDCJ-40/5.電力液壓推動器EDCJ-50/6.電力液壓推動器EDCJ-70/5.電力液壓推動器EDCJ-80/6.電力液壓推動器EDCJ-121/6.電力液壓推動器EDCJ-201/6.電力液壓推動器EDCJ-301/6.電力液壓推動器EDCJ-630/20.電力液壓推動器ED-50/12.電力液壓推動器ED-80/12.電力液壓推動器ED-121/12.電力液壓推動器ED-201/12.電力液壓推動器ED-301/12.電力液壓推動器ED-630/20
1. 放油螺塞 2.轉軸 3.油位螺塞 4.缸蓋5.加油螺塞 6.護管7.連桿 8.橫梁9.電機 10.缸 11.推桿 12.葉輪 13.活塞
2、工作條件
2.1、推動器標準電源為三項交流,適用于電壓為380V/660V/1140V,電源頻率為50HZ的網絡
2.2 推動器電動機的工作制為S1連續工作制
2.3推動器電動機為B級絕緣
2.4安裝地點的海拔高度不超過2000m
2.5 周圍空氣相對濕度不大于95%
2.6、周圍環境的污染等級允許為3級。
3 型號命名規則
6、安裝調整與使用要求
6.1推動器的安裝
6.1.1首先察看推動器銘牌上的型號是否與所需相符。
6.1.2推動器出廠時，無工作油液，不可直接使用，使用時，先從加油孔(5)加入純凈液壓油至油位孔(3)處，應注意在注油過程中上下拉動推桿幾次，以便排除空氣，使油液充滿油缸，然后將螺塞旋緊。
6.1.3推動器用于垂直安裝或傾斜安裝不超過&plu**n;15°，連桿(7)朝上。
6.1.4安裝后的推動器在動作時，應保證推動器整體能夠擺動，推桿不允許承受徑向力。
結構與工作原理
推動器主要由三部分組成：電動機、離心泵和液壓缸。電動機軸是空心的，通過聯軸節與方軸聯結，方軸端部裝離心葉輪，當推桿動作時，方軸在空心的電動機軸中上下滑動并傳動扭矩。
通電時，電動機帶動葉輪旋轉，產生油壓推動活塞推桿迅速上升，當完成額定行程，達到規定的油壓，活塞在外載力的作用下迅速下降，回到起始位置。
推動器配用已取得隔爆合格證的合格電動機。
6.1.6推動器電機接線時，要認真對照電機銘牌接線。
6.1.7電機引入電纜的直徑應與橡膠墊的孔相符，保證硅橡膠墊與電纜及出線口無間隙，否則將失去隔爆性能。
6.1.8推動器上設有接地螺釘，用戶在使用時應按有關規定接地。嚴禁帶電開蓋!!!
6.2推動器的使用
6.2.1使用前應按5.1條檢查，正確無誤后，即可投入使用。
6.2.2經常檢查推動器的工作是否正常，有無漏油現象，保持定量的油液。
6.2.3每六個月檢查一次油液，當油液變質或混入雜物時應該換油（見5.1.2條）。
本廠主要產品有：
YT1,ED,YTD.系列電力液壓推動器
JZ，MW,TJ2,ZWZA,ZWZ3系列電磁制動器
YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列電力液壓制動器
QP，CQP系列氣動鉗盤式制動器。
DCPZ系列電磁鉗盤式制動器
YPZ系列臂盤式制動器
**D系列安全制動器
SH，ST系列液壓失效保護制動器
DADH系列液壓直動制動器
SE系列電磁失效保護制動器
YFX,YDGZ,YLBZ,系列防風制動
SP系列氣動失效保護制動器，
DP系列電機盤式制動器
另定做各種制動輪，制動盤，根據用戶需要定做各種非標制動器，
各種電磁，液壓，氣動，鼓式制動器，
各種防風鐵鍥，液壓輪邊，液壓頂軌制動器。并可根據用戶要求設計制造各種非標產品，產品廣泛用于起重，礦山，機械冶金，電力，鐵路，水利，港口，化工，碼頭。
本廠已取得國家起重機械質量監督檢驗**頒發的特種設備型式試驗合格證書。被評為河南省守合同重信用企業，焦作市守合同重信用企業。
