二、設計特點

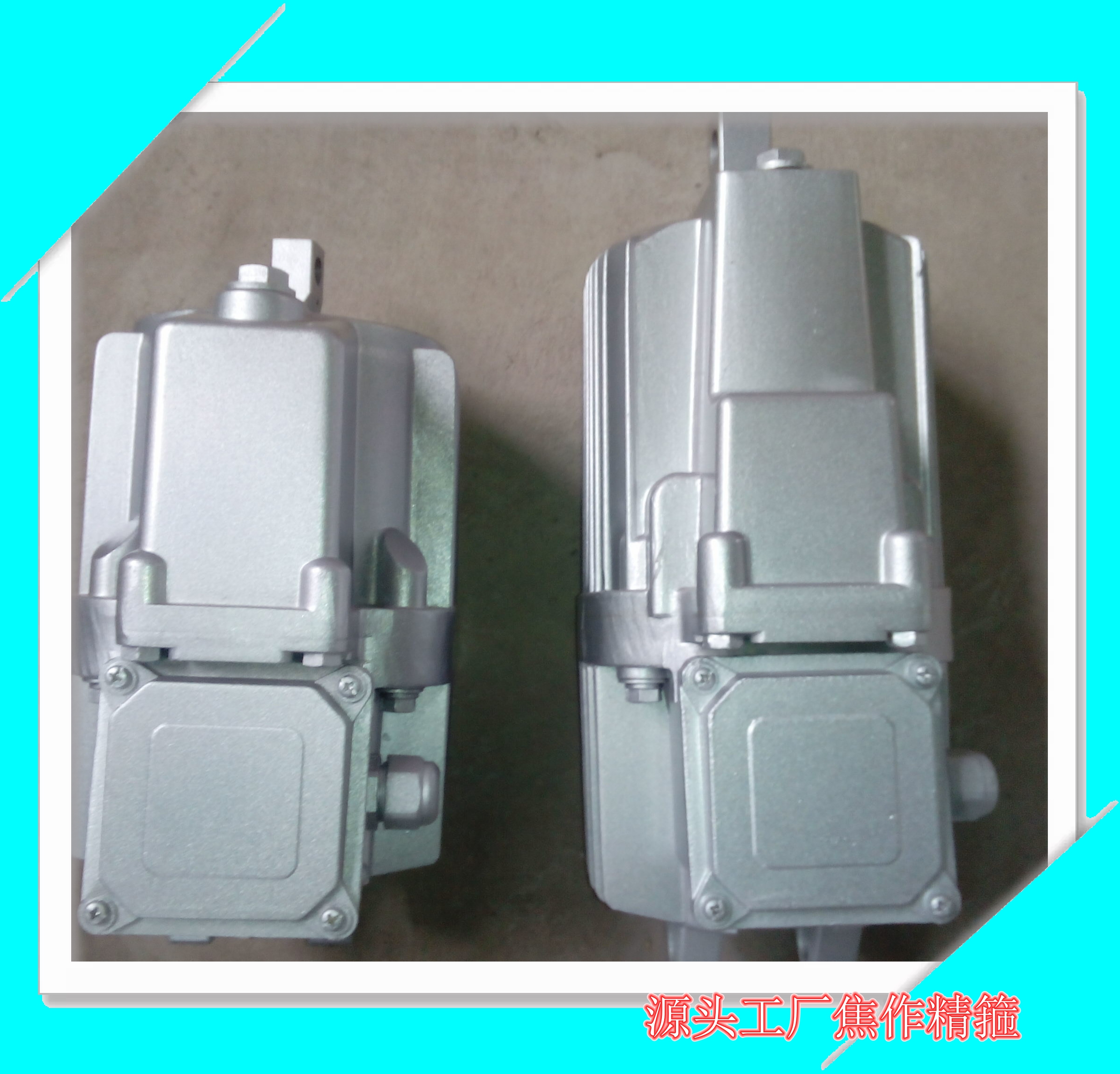

外殼為鑄造鋁合金、重量輕,外形美觀;
電機為非浸油式結構,B級或F級絕緣(根據用戶要求)。耐熱性好,壽命長;
電機接線盒蓋設有密封,采用電纜填料函進線,牢固可靠,電氣外殼防護等級達IP55;
電機軸和推桿均表面鍍硬鉻處理,使密封件壽命大大延長;
油缸殼體在一側設有平衡氣室,可使推動器在0-180°任何方向安裝,從而擴大其使用范圍;
Ed系列全部密封件和軸承采用世界0產品,密封可靠,壽命長;
1、推動器的安裝外形尺寸見圖及表3、表4
2、使用前檢查推動器銘牌上技術數據是否與所需技術數據相符合。
3、使用推動器前,應清除推動器外表油垢,然后從蓋上注油孔注入符合下表1的油液。接通電源,檢查葉輪是否靈活轉動,推桿及活塞是否有卡滯現象。
4、在安裝制動器時,將推動器下部安裝孔連接于制動器基座上,連桿與制動器角杠桿連接。
5、將電動機的引出線于外部電源連接。
6、推動器在使用時應注意:
(1)定期加油;
(2)注意油的清潔,在必要時更換油液;(3)葉輪旋轉是否靈活;
