點擊圖片查看原圖

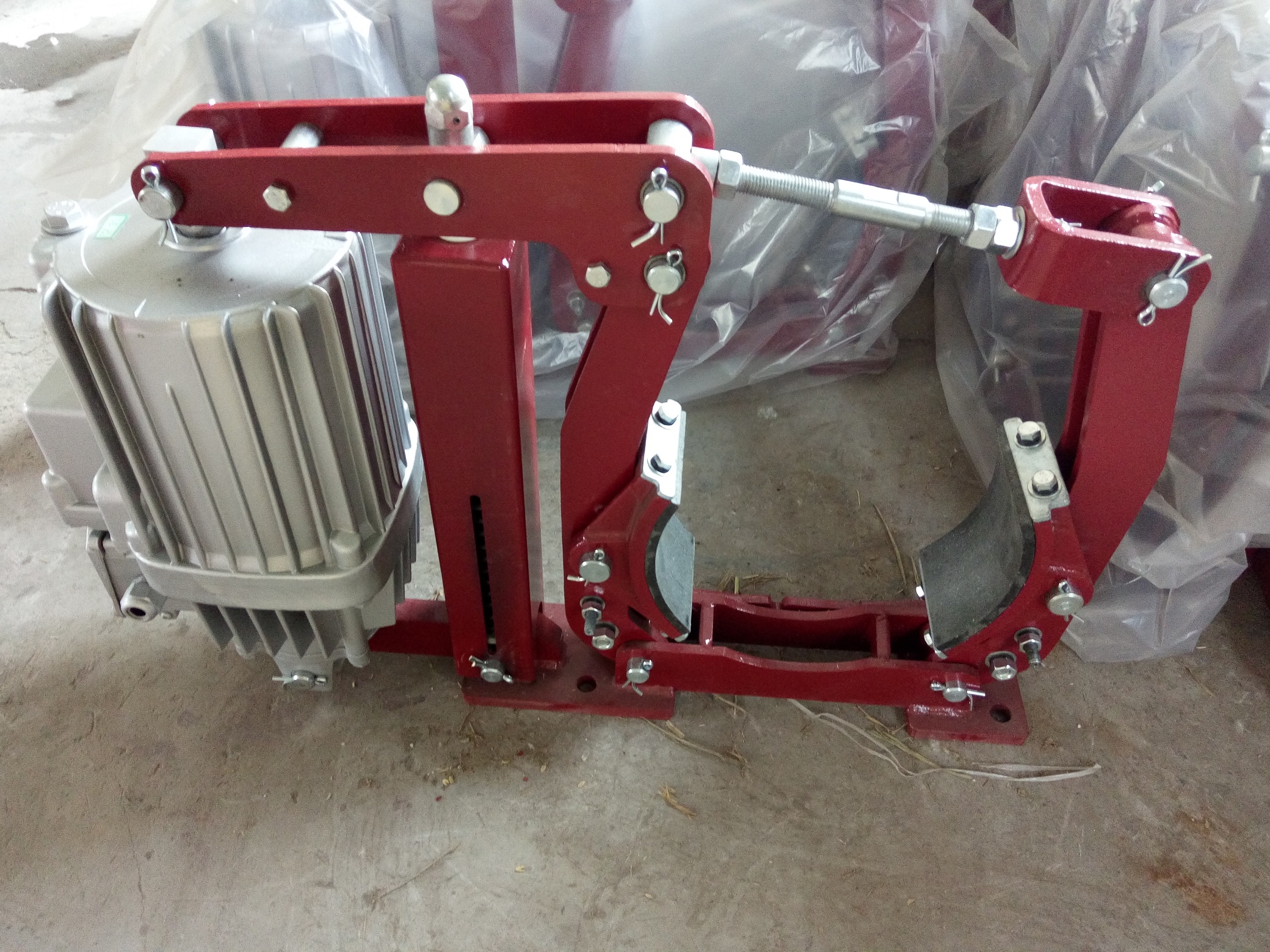

YWZ5系列電力液壓塊式制動器是以Ed系列電力液壓推動器作驅動裝置。其安裝尺寸符合JB/ZQ4333-86標準。主要用于起重、運輸、冶金、礦山、港口、建筑等機械驅動裝置的機械制動，產品符合GB63333-86標準。
該產品系列產品以Ed系列推動器作為驅動裝置，具有如下特點：
1.動作性能優良，密封性能好，外殼防護等級高。
2.壓鑄成型制動襯墊，更換方便、迅速、壽命找、利用率高。
3.主要?jiǎng)觿?dòng)鉸點高自潤滑軸承及軸孔，制動架傳動效率高、動作靈敏可靠且壽命長。
4.聯鎖式等退距裝置，自動均等無須調整，均等效果0。
正常工作條件
環境溫度周?chē)ぷ鳝h(huán)境中不得有易燃、易爆、及腐蝕氣體，空氣相對濕度不大于90%；
一般用于三相交流電源50Hz、380V（請注意推動器銘牌）
電機安裝地點海拔高度符合GB755-87。
主要技術參數
|
型號 |
制動力矩N.M |
退矩 |
b |
C |
D |
d |
F |
G1 |
G2 |
H |
h1 |
i |
K |
M |
|
|
推動器 |
匹配推動器 |
||||||||||||||
|
YWZ-200/23 |
Ed23/5 |
|
0.7 |
80 |
160 |
200 |
14 |
90 |
165 |
255 |
490 |
160 |
55 |
145 |
140 |
|
YWZ9-200/30 |
Ed30/5 |
|
|||||||||||||
|
YWZ9-250/23 |
Ed23/5 |
|
1.0 |
100 |
160 |
250 |
18 |
100 |
200 |
290 |
550 |
190 |
65 |
180 |
170 |
|
YWZ9-250/30 |
Ed30/5 |
|
|||||||||||||
|
YWZ9-250/50 |
Ed50/6 |
|
195 |
||||||||||||
|
YWZ9-300/30 |
Ed30/5 |
|
1.25 |
125 |
160 |
300 |
18 |
115 |
245 |
315 |
580 |
225 |
80 |
220 |
215 |
|
YWZ9-300/50 |
Ed50/6 |
|
165 |
||||||||||||
|
YWZ9-300/80 |
Ed80/6 |
|
|||||||||||||
|
YWZ9-315/30 |
Ed30/5 |
|
1.25 |
125 |
160 |
315 |
18 |
115 |
245 |
315 |
580 |
225 |
80 |
220 |
215 |
|
YWZ9-315/50 |
Ed50/6 |
|
195 |
||||||||||||
|
YWZ9-315/80 |
Ed50/6 |
|
|||||||||||||
|
YWZ9-400/50 |
Ed50/6 |
|
1.25 |
160 |
195 |
400 |
22 |
140 |
300 |
400 |
710 |
280 |
100 |
270 |
275 |
|
YWZ9-400/80 |
Ed80/6 |
|
|||||||||||||
|
YWZ9-400/121 |
Ed121/6 |
|
240 |
770 |
|||||||||||
|
YWZ9-500/80 |
Ed80/6 |
|
1.6 |
200 |
195 |
500 |
22 |
180 |
365 |
505 |
840 |
335 |
130 |
325 |
340 |
|
YWZ9-500/121 |
Ed121/6 |
|
240 |
||||||||||||
|
YWZ9-500/201 |
Ed201/6 |
|
|||||||||||||
|
YWZ9-600/121 |
Ed121/6 |
|
1.6 |
250 |
240 |
600 |
27 |
220 |
450 |
580 |
1025 |
425 |
170 |
400 |
425 |
|
YWZ9-600/201 |
Ed201/6 |
|
|||||||||||||
|
YWZ9-600/301 |
Ed301/6 |
|
|||||||||||||
|
YWZ9-630/121 |
Ed121/6 |
|
1.6 |
250 |
240 |
630 |
27 |
220 |
450 |
580 |
1025 |
425 |
170 |
400 |
425 |
|
YWZ9-630/201 |
Ed201/6 |
|
|||||||||||||
|
YWZ9-630/301 |
Ed301/6 |
|
|||||||||||||
|
YWZ9-700/201 |
Ed201/6 |
|
1.6 |
280 |
240 |
700 |
27 |
240 |
500 |
630 |
1120 |
475 |
190 |
450 |
476 |
|
YWZ9-700/301 |
Ed301/6 |
|
|||||||||||||
|
YWZ9-710/201 |
Ed201/6 |
|
1.6 |
280 |
240 |
700 |
27 |
240 |
500 |
630 |
1120 |
475 |
190 |
450 |
476 |
|
|
|
|
|||||||||||||
各種電磁，液壓，氣動，失效保護制動器
各種臂盤式制動器，各種電磁，液壓，氣動鉗盤式制動器
各種電磁，液壓，氣動，鼓式制動器，
各種防風鐵鍥，液壓輪邊，液壓頂軌制動器。并可根據用戶要求設計制造各種非標產品，產品廣泛用于起重，礦山，機械冶金，電力，鐵路，水利，港口，化工，碼頭。
本廠已取得.起重機械質量監督檢驗**頒發的特種設備型式試驗合格證書。被評為河南省守合同重信用企業，焦作市守合同重信用企業。
本廠奉行質量0，用戶至上的宗旨。想用戶所想，急用戶所急。我廠將以.優質的產品，.優惠的價格，.周到的服務真誠與各界賓朋攜手合作共謀發展。
我們的理念是：心系客戶共謀發展
本廠主要產品有：
YT1,ED,YTD.系列電力液壓推動器
JZ，MW,TJ2,ZWZA,ZWZ3系列電磁制動器
YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列電力液壓制動器
QP，CQP系列氣動鉗盤式制動器。
DCPZ系列電磁鉗盤式制動器
YPZ系列臂盤式制動器
**D系列安全制動器
SH，ST系列液壓失效保護制動器
DADH系列液壓直動制動器
SE系列電磁失效保護制動器
YFX,YDGZ,YLBZ,系列防風制動
SP系列氣動失效保護制動器，
DP系列電機盤式制動器
另定做各種制動輪，制動盤，根據用戶需要定做各種非標制動器，
