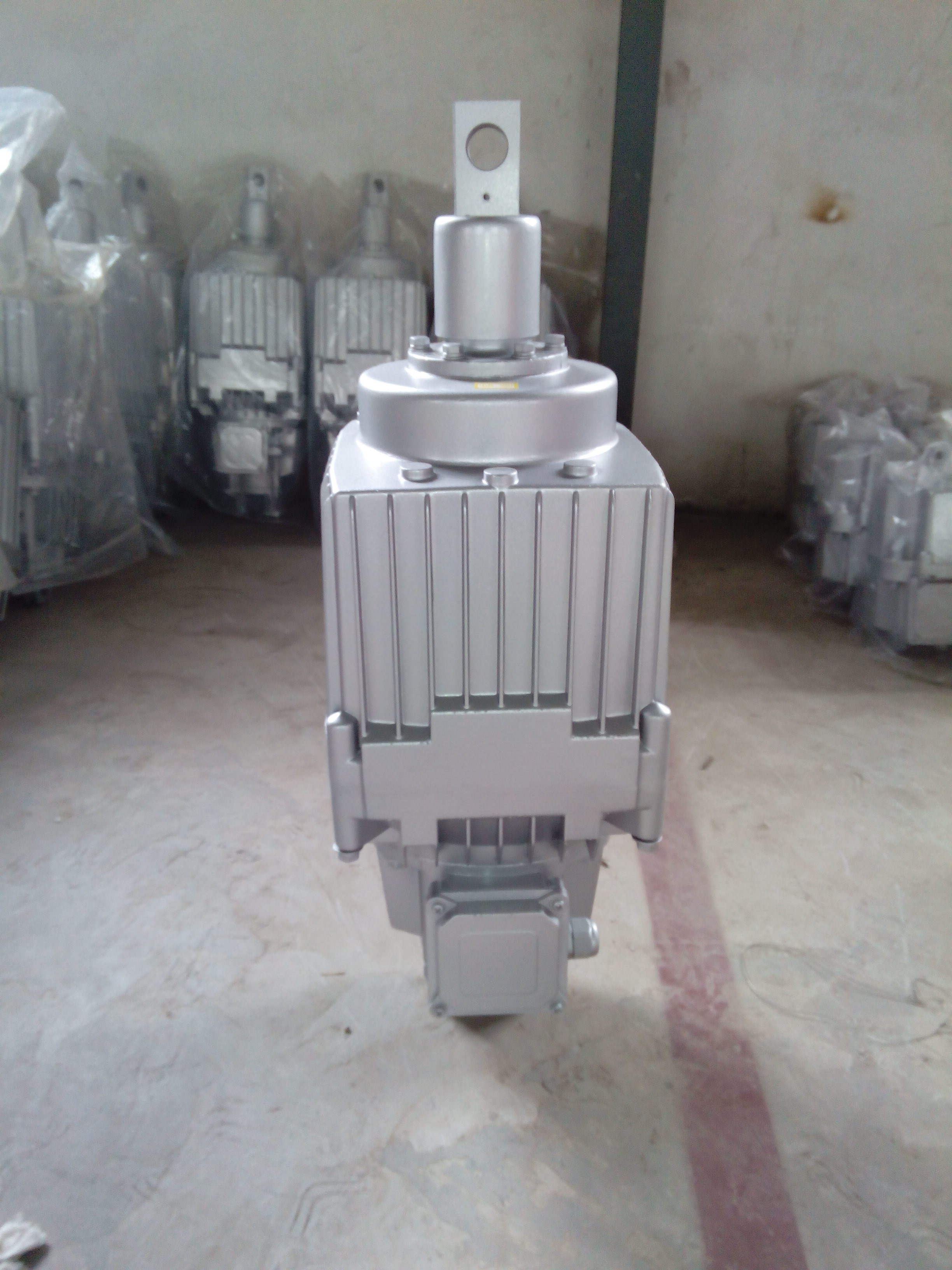

電力液壓推動器ED-23/5電力液壓推動器ED-30/5電力液壓推動器ED-80/12
Ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（<90°）裝置（機構）及夾緊裝置的驅動控制。
二、設計特點 電力液壓推動器ED-201/6
外殼為鑄造鋁合金、重量輕，外形美觀； 電力液電力液壓推動器ED-80/12壓推動器ED-201/12
電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好，壽命長；
電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55;
電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長；
油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍；
Ed系列全部密封件和軸承采用世界**產品，密封可靠，壽命長；
電力液壓推動器ED-23/5 三、安裝方式的選擇
垂直安裝：活塞桿連接塊朝上； 電力液壓推動器E電力液壓推動器ED-201/12D-30/5
水平安裝和中間任意位置：主參數標牌朝上；
所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；
無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。
電力液壓推動器ED-301/6 四、附加裝置 電力液壓推動器ED-201/6
根據用戶需要可安裝各種附加裝置滿足不同工作需要；
上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降電力液壓推動器ED-80/12閥“H、S”可使上升下降時間無級延長，可調整的*大值可達額定值的10-20倍，閥在外部調節。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒；
制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力；
復位彈簧：工作原理同C-彈簧，但復位的彈簧力教??；
緩沖彈簧：（僅適用于短行程）主要調節制動過程。緩沖制動的非周期瞬變過程，使制動平穩，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程。
加熱器：在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器，加熱器為AC200V、AC110V電壓，訂貨時需注明，溫度的控制調節方法由用戶自己選擇；
行程開關：根據用戶要求，推動器可以裝機械式行程開關。
用途 電力液壓推動器ED-121/6
ED系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9電力液壓推動器ED-30/5，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業。 連續工作S1和繼續工作S3，雞毛環境溫度達到+50℃。
電力液壓推動器ED-301/6表中額定電流系指在額定運行時的線端電流，但如果電源為非額定定值時，勢必引起額定電流的相應變化。環境溫度：-20℃～+50℃，液壓油：DB-25（SY1351-77）低于-20℃時，用YH-10液壓油，可不裝加熱器，用DB-25液壓器，必須裝加熱器。行程時間是在20℃環境溫度時測定的。
正常工作條件 電力液壓推動器ED-201/6電力液壓推動器ED-201/12
電動機1/2三相交流異步式電動機，符合（G了755-87）規定，絕緣等級：F級
使用條件： 電力液壓推動器ED-30/5
連續工作S1連續工作S2，負載持續率FC=60%
額定電壓為380V三相，頻率50Hz 電力液壓推動器ED-80/12
使用地點的海拔高度等級符合（GB755-87）標準
周圍環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.
垂直安裝：活塞連接塊朝上，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝）
主要技術參數 電力液壓推動器ED-121/6
|
型號 |
額定推力 |
額定行程 |
動作行程 |
制動彈簧力 |
額定頻率 |
輸入功率 |
額定電壓 |
額定電流 |
*大工作頻率 |
重量(Kg) |
|
|
上升 |
下降 |
||||||||||
|
短行程推動器 |
偏差&plu**n;20% |
||||||||||
|
Ed23/5 |
220 |
50 |
0.35 |
0.35 |
180 |
50 |
165 |
380 |
0.52 |
2000 |
10 |
|
Ed30/5 |
300 |
50 |
0.35 |
0.35 |
270 |
50 |
200 |
380 |
0.46 |
2000 |
14 |
|
Ed50/6 |
500 |
60 |
0.45 |
0.39 |
460 |
50 |
210 |
380 |
0.48 |
2000 |
14 |
|
Ed80/6 |
800 |
60 |
0.32 |
0.34 |
750 |
50 |
330 |
380 |
1.42 |
2000 |
24 |
|
Ed121/6 |
1250 |
60 |
0.4 |
0.42 |
1200 |
50 |
330 |
380 |
1.44 |
2000 |
39 |
|
Ed201/6 |
2000 |
60 |
0.5 |
0.32 |
1900 |
50 |
450 |
380 |
1.45 |
2000 |
39 |
|
Ed301/6 |
3000 |
60 |
0.58 |
0.32 |
2700 |
50 |
550 |
380 |
1.46 |
1500 |
40 |
電力液壓推動器ED-201/12
主要技術參數
|
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
K |
L |
M |
N |
O |
P |
Q |
R |
S |
T |
U |
|
Ed23/5 |
286 |
50 |
26 |
12 |
12 |
20 |
16 |
20 |
160 |
80 |
80 |
40 |
200 |
16 |
85 |
55 |
75 |
100 |
20 |
|
Ed30/5 |
370 |
50 |
34 |
15 |
16 |
25 |
16 |
18 |
160 |
80 |
80 |
40 |
197 |
16 |
85 |
55 |
75 |
100 |
20 |
|
Ed50/6 |
435 |
60 |
36 |
18 |
20 |
30 |
20 |
23 |
195 |
97 |
120 |
60 |
254 |
22 |
85 |
55 |
75 |
100 |
20 |
|
Ed80/6 |
450 |
60 |
36 |
18 |
20 |
30 |
20 |
23 |
195 |
97 |
120 |
60 |
254 |
22 |
85 |
55 |
75 |
100 |
20 |
|
Ed50/12 |
515 |
120 |
36 |
18 |
20 |
30 |
20 |
23 |
195 |
97 |
120 |
60 |
254 |
22 |
|||||
|
Ed80/12 |
530 |
120 |
36 |
18 |
20 |
30 |
20 |
23 |
195 |
97 |
120 |
60 |
254 |
22 |
|||||
|
Ed121/6 |
645 |
60 |
38 |
25 |
25 |
40 |
25 |
35 |
240 |
112 |
90 |
40 |
260 |
25 |
130 |
80 |
120 |
147 |
35 |
|
Ed201/6 |
645 |
60 |
38 |
25 |
25 |
40 |
25 |
35 |
240 |
112 |
90 |
40 |
260 |
25 |
130 |
80 |
120 |
147 |
35 |
|
Ed301/6 |
645 |
60 |
38 |
25 |
25 |
40 |
25 |
35 |
240 |
112 |
90 |
40 |
260 |
25 |
130 |
80 |
120 |
147 |
35 |
