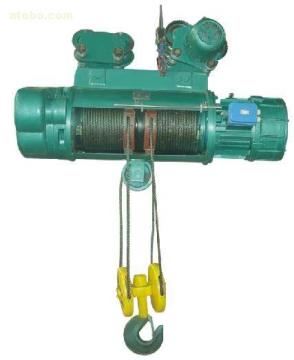

滁州CD電動葫蘆制作:歐式雙梁起重機起升電機優點如下：
1.鼠籠式異步電機（同步轉速達到3000轉）。
2.雙速或變頻無級調速。
3.重級制，負載持續率 60%ED。
4.電磁盤式制動器，自調節剎車片，磨損自補償，當剎車片厚度不夠時報警。
5.常閉式制動器與電機一體化設計，同步性好，以及至少為1.8倍的安全制動力矩有效防止溜鉤
6.密封良好，防塵。
7.重級制。
8.摩擦接觸面積大，制動力矩可調。
9.無石棉摩擦片，環保。
10.剎車片壽命：正常使用不低于100萬次，緊急制動不低于500次。
滁州CD電動葫蘆制作:QC型電磁橋式起重機選用時，請注明工作環境的**、**溫度和電源等?？筛鶕?jù)用戶要求進行更改設計，電磁橋式起重機定做，電磁橋式起重機非標設計訂制，電磁起重機定制訂做。
滁州CD電動葫蘆制作:QD橋式起重機的主要參數如下：
1.起重量：5T 10T 16/3.2T
20/5T 32/5T 50/10T
2.跨度： 10.5M 13.5M 16.5M 19.5M
22.5M 25.5M 28.5M 31.5M
3.工作制度：A5(用于工作不太繁，例如一般機械加工和裝配)
A6(用于工作繁忙，例如冶金和制造的協助吊運)
A7(用于繁忙使用及熔融，金屬的吊運)
按確定的起重量、跨度和工作制度，可以隨機附加的橋式起重機和技術特性表和需要的外形尺寸參數。
起重量用分?jǐn)?shù)表示，分子表示主起升重量，分母表示副起升重量。
16/3.2T電動橋式起重機主起升機構的設計
設計要求：起重量16T，跨度16.5m，起升速度7.9m/min，起升高度為10m。
通常在起重機的設計過程中，在根據實際現場的工作環境，來確定起重機的工作**。那么在設計中，考慮到通常情況，那么選擇一般**A5級。
滁州CD電動葫蘆制作:雙梁橋式起重機結構圖紙：
1、橋架：由兩根主梁和兩根端梁及走臺和護欄等零部件組成的。其結構形式有兩種：箱形的和桁架的。
2、大車運行機構：由電動機、制動器、減速器、聯軸器、傳動軸、角型軸承箱、車輪等零部件組成。
3、雙梁橋式起重機小車：由小車架、起升機構和小車運行機構組成的。
4、起升機構由電動機、制動器、傳動軸、聯軸器、減速器、卷筒、定滑輪組和鋼絲繩等零部件組成的。分單制動器和雙制動器。
5、雙梁橋式起重機司機室：起重機操作者工作的地方。里面設有控制設備（聯動臺或凸輪控制器）、配電保護箱、信號裝置和照明設備。艙門關閉好之后，起重機才能開動。這樣可以避免車上有人工作或人還沒進入司機室時**開車，造**身事故。
滁州CD電動葫蘆制作:我司已經獲得國家質量監督檢驗檢驗總局頒發的《特種設備制造安全認可證》和《特種設備安裝改造維修保養證》,可以協助用戶辦理起重機械《安全檢驗合格證》手續。
滁州CD電動葫蘆制作:注意事項:1.使用前必須認真閱讀以上所述的安全事項正規操作機械.
2.若不按安全事項所述違規作業者,所造成任何事故后果自負.廠方概不負責.
3.鋼絲繩應視磨損情況鋼絲繩頭是否扎緊,是否斷裂,斷絲起毛現象,應及時更換.
4.特別警示:嚴禁空機吊重物！嚴禁吊人！吊運過程中下方空間嚴禁站人！嚴禁超載以免損壞機器.
滁州CD電動葫蘆制作:雙梁橋式起重機
滁州CD電動葫蘆制作:主要防爆技術名詞術語
(1)爆炸性環境用防爆電氣設備――按規定條件設計制造而不會引起周圍爆炸性混合物爆炸的電氣設備。
(2)爆炸性環境――含有爆炸性混臺物的環境。
(3)爆炸性氣體環境――禽有爆炸性氣體混合物的環境。
(4)爆炸性氣體混合物――在大氣條件下，氣體、蒸氣、薄霧狀的燃物質與空氣混合，點燃后，燃燒將存整小范圍內傳播的混合物。
(5)**表面溫度――電氣設備在容許范周內的**不利調節下運行時，暴露于爆炸性混合物的任何表面的任何部分不可能引起電氣設備周圍爆炸性混合物爆炸的**溫度。
(6)隔爆型電氣設備――具有隔爆外殼的電氣設備。
(7)隔爆外殼――能承受內部爆炸性氣體混臺物的爆炸壓力，并阻止內部的爆炸向外殼用圍爆炸性混合物傳播的電氣設備外殼。
(8)隔爆接臺而――為阻止內部的爆炸向外殼周嗣盼爆炸性氣體混合物傳播，隔爆外殼各個部件相對表面配合在一起的接臺而。
(9)隔爆接臺幣長度――從隔爆外殼由部通過陌爆接臺面到隔爆外殼外部的**短通路長度。
滁州CD電動葫蘆制作:橋式起重機的技術參數
起重機的技術參數是說明起重機工作性能的指標，是起重機正確選用的技術依據。門、橋式起重機的基本參數有起重量、工作類型、起升高度、跨度、工作速度和輪壓等。
滁州CD電動葫蘆制作:L型偏掛門式起重機工作環境：
L型門式起重機制作安裝方便，受力情況好，自身質量較小，但是，吊運貨物通過支腿處的空間相對小一些， L型門式起重機適用于露天場所及倉庫、料場、鐵路貨站、港口碼頭各種物料的裝卸和搬運工作，廣泛用于物流輸送作業。還可配以多種專用吊具進行特殊作業。
